步進驅動器設置問題

查看數: 2672 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-4-28 19:34

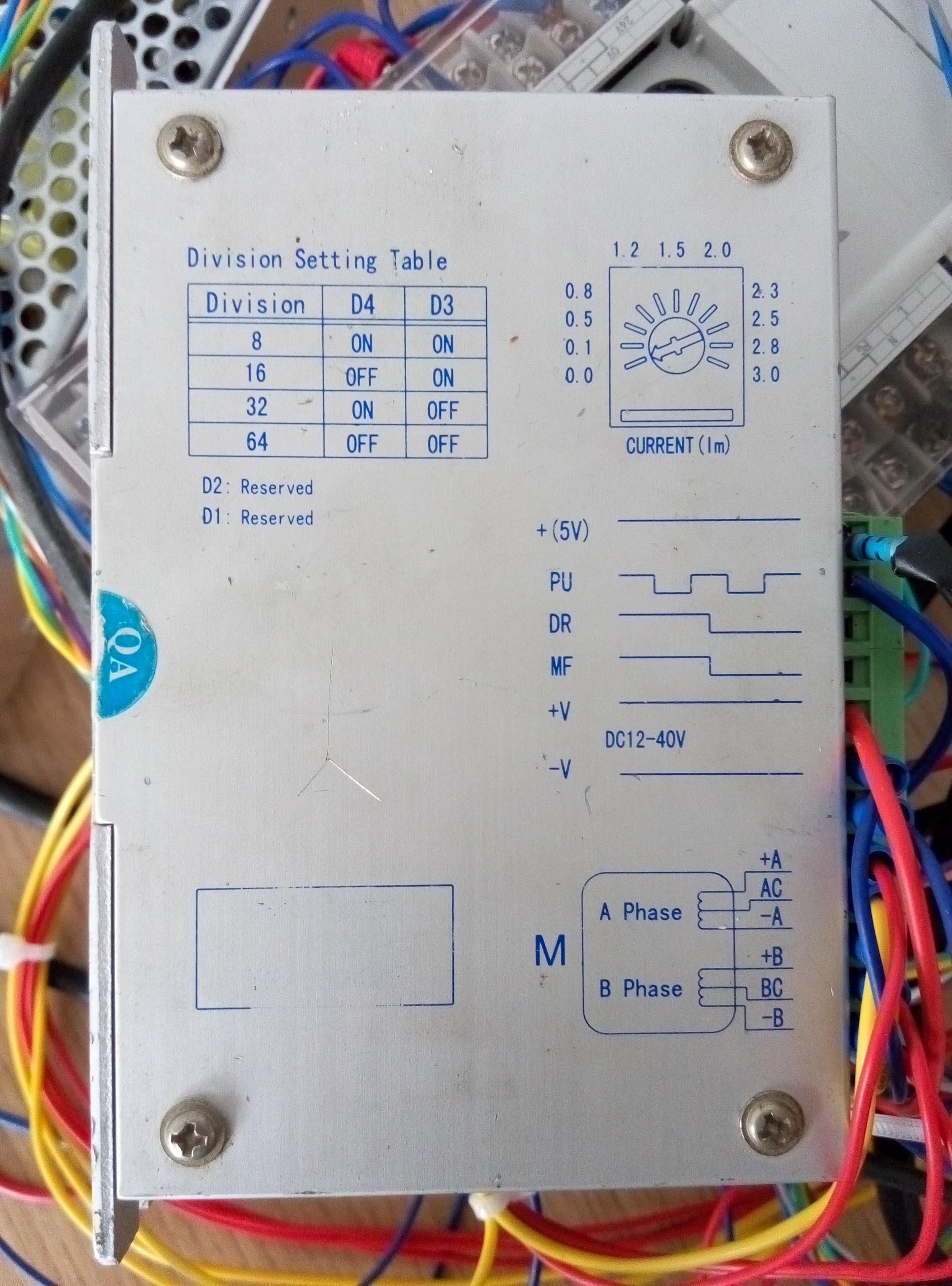

各位大神，這個步進驅動器怎么用？D1 D2 D3 D4 設置為ON是什么意思。怎么不像其他驅動器一樣細分就是多少個脈沖轉一圈。

回復

andyany 發表于 2015-4-29 08:15:42

先看說明書搞清步距角。D3、D4是對步距角的進一步細分。
假如步距角是1.8度，細分為8(D3、D4都是ON)，那么8個脈沖走1.8度。

ywjianghu 發表于 2015-4-29 08:08:53

撥碼開關D3 D4對應的數字，乘以200，就是樓主你想知道的多少個脈沖轉一圈。
譬如，D3 D4 是ON ON ，對應8，那么就是1600個脈沖轉一圈。
不知我說明白沒有？

鳥菜 發表于 2015-4-28 23:31:26

樓上不懂可不能亂說啊，撥碼一般就是設置細分，電流，和半流功能的，驅動器上面一般就有標幾碼幾碼是細分幾，幾碼幾碼是電流多少，單獨一個開關半流功能，你看看。

桂花暗香 發表于 2015-4-28 21:29:03

步距角多少？那個撥盤是細分。

ce41 發表于 2015-4-28 20:29:23

pride魏發表于 2015-4-28 20:08 ; \0 }) W3 L$ ~4 e y7 V) Z
只需用A+、A-、B+、B-、這四根線，為四項步進電機，按照一定次序依次通以高電平，就可以使他轉了。區別AB線 ...

謝謝你的回復，我的意思是D3和D4設置為on時，多少個脈沖轉一圈

pride魏 發表于 2015-4-28 20:08:11

只需用A+、A-、B+、B-、這四根線，為四項步進電機，按照一定次序依次通以高電平，就可以使他轉了。區別AB線的時候用萬用表測量，A與A之間導通，B與B之間導通，且A+、A-之間的阻值為A+、AC之間的阻值的二倍

baikenor 發表于 2015-4-28 20:02:56

那個是小的撥碼開關 一般是紅色的殼先找到那個開關
