發布時間: 2015-4-29 10:36
正文摘要:最近看到一個電動機功率選擇方法：/ m% J+ t* m5 o $ p' U* M v1 W* J5 c( Z6 K 1 首先確定負載，也就是電機拖動的力矩，根據設計的裝置的能力算出拖動力及旋轉半徑，就可算出拖動力矩T1。 &n ... |
水水5 發表于 2015-4-30 15:50 這種齒輪箱叫分動箱，常見的有1帶2,1帶3，一帶4，一帶5等等，其實就是齒輪組，難度在于控制齒輪箱溫度（因為這種東西傳動的功率、扭矩都非常大）和設備壽命9 L; G8 b y) ^0 E4 e5 [1 w |

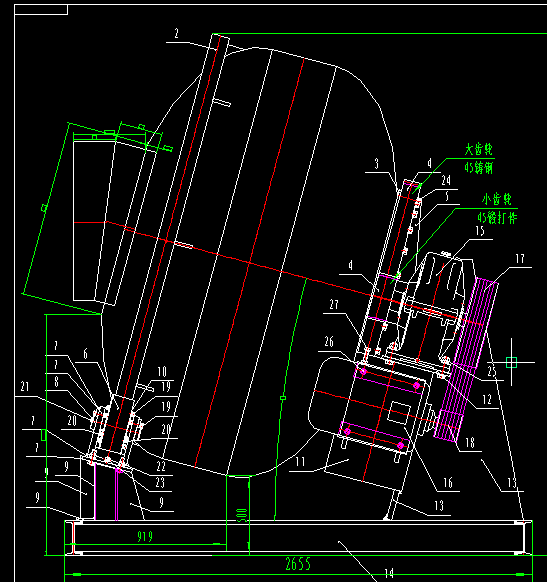

鄭佳煒 發表于 2015-4-29 14:50 你這個玩意轉動，只靠倆拖輪支撐，不大行吧~，應該還有擋輪。求現場照片。 干么用的呢？是否方便介紹全一點？ |
Silicen 發表于 2015-4-29 14:03 我這里管磨機是3.8米，估計10噸得多吧，用2500KW的高壓電機，轉速744r/min，中間是減速機，速比44，這個減速機我記不清楚專業名稱了，輸入軸帶一個齒輪，再左右各分兩個齒輪，然后再帶一個輸出齒輪，就是一帶二，二帶一。 |
|
1 原始提供的數據,只能計算加速時部分轉矩,當加速完成時所有力量當消失.不現實. 2 T=F*R T 是多少,在什麼角度,什麼速度只你會知道.它的內容物比重,度黏才是關鍵. |
| 是不是可以換個思路，你這設備是怎么個旋轉體，能否利用F*V來計算？ |
xzcs 發表于 2015-4-29 14:20 萬分感謝 不過為什么電機的轉動慣量要除以速比的平方？角加速度不是線速度除以半徑？再除以加速時間？ |
|
本帖最后由 xzcs 于 2015-4-29 14:23 編輯 ' x; s T' u+ n- t! F( \* \+ j 僅供參考：+ e$ r( Y0 W, Q9 ~5 J( u l 圓盤轉動慣量=10000*1.8*1.8/2=16200KG.M^21 D# o) e& I1 {# M' {( J* J 轉算到電機的轉動慣量=16200/（1440/18）^2=2.53KG.M^2, c2 ]) c2 P, u. @. q 電機的角加速度=(1440/60)*2PI/45=3.45RAD/S^2; B$ Y3 V! O/ d3 D! U, Y: b- D2 U- s+ P 忽略其他8 F7 C2 ]' i( ^) E4 ~" a$ i' c 電機扭矩=3.45*2.53=8.73N.M 電機功率=8.73*1440/9550=1.32KW |
Silicen 發表于 2015-4-29 14:03 電機與減速機皮帶傳動，減速機速比12.5選用ZLY系列 減速機和載荷用齒輪傳動 / L* z; M8 H! e0 M, |3 @/ _ |
