機械社區»論壇 › 設計/自動化/電氣/液壓 › 電氣工程 › 時間繼電器怎么接線？

時間繼電器怎么接線？

查看數: 10598 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

sbams

發布時間: 2015-5-16 13:05

正文摘要:

$ I% b5 Y/ Z. A s , G* E9 v& v- t" Y$ v* G2接火線接近開關分別接在2跟1 3引線到負載 ; \# Q) x! e Z% @2 s ( k7 b- k0 R' e7 e: t6 g. {7接零線 7引 ...

回復

毛毛268 發表于 2023-9-30 04:17:44

sbams 發表于 2015-5-16 19:49

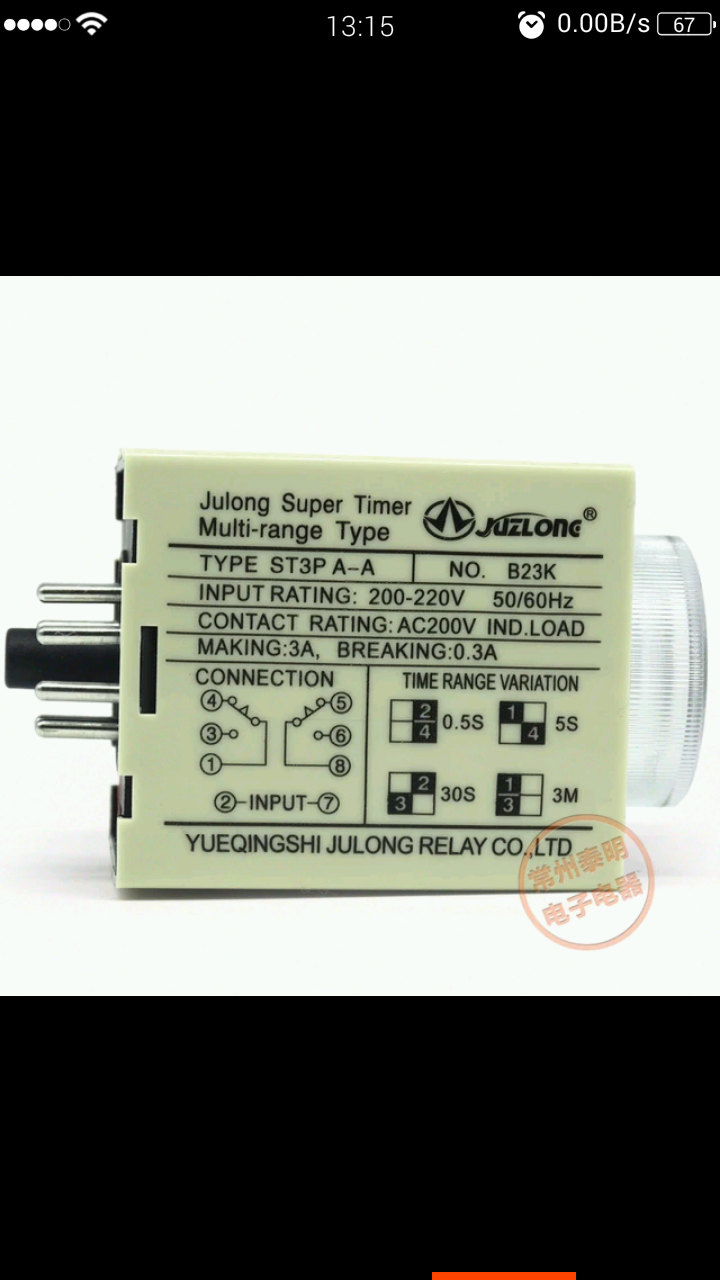

, h; q% |# x1 S& J: t3 x這兩種時間繼電器一樣嗎，接線一樣嗎？[

你這個帶一對瞬動觸電和一對延時觸點

毛毛268 發表于 2023-9-30 04:16:38

首先要看你需要的動作順序

螞蟻博巖 發表于 2023-9-15 10:01:09

如何判斷時間繼電器是得電動作還是延時動作

spinachzwx 發表于 2022-9-19 10:00:13

感謝樓主分享！

sbams 發表于 2015-5-18 14:21:55

sbams 發表于 2015-5-18 12:15 # M* A/ z! O, w: N
接近開關是220的，問題是這種能接延時斷電嗎？我怎么怎么接都是延時通電的，還有AH3-3這種繼電器怎么接延 ...

但你的圖我看不懂啊，能圖簡單點嗎？還是直接說要怎么接，分別接在幾號腳

點評

螺旋線

8標錯了，應該在時間繼電器觸點的兩端。抱歉。發表于 2015-5-18 14:39

螺旋線

看不懂就讓懂的人去弄，不懂，電死了怎么辦？腳號圖上都標著呢，就是怕你看不懂，結果你連腳號都忽略了。發表于 2015-5-18 14:37

sbams 發表于 2015-5-18 14:10:24

sbams 發表于 2015-5-18 01:43 ) u; N6 q* [' V4 L
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

電源不是要接在2-7上嗎？怎么5還接電源

點評

淺川

自鎖發表于 2015-5-19 18:48

淺川 發表于 2015-5-18 12:52:09

sbams 發表于 2015-5-18 01:43
4 u3 @1 i; K" b$ e我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

利用時間繼電器供電輸入一端（7）跟上面的常閉回路（8-5）串一塊，5接電源正，接近開關控制繼電器的通斷來控制（7）電源負的通斷，然后利用時間繼電器另一常閉回路就可延時電磁閥了

點評

淺川

安全考慮，5接電源負，7電源正更好發表于 2015-5-18 12:53

sbams 發表于 2015-5-18 12:15:35

螺旋線發表于 2015-5-18 09:12
/ _( o% e0 T0 X y2 j特別注意，你的接近開關也必須是AC220的，驅動能力必須在500毫安及以上。

接近開關是220的，問題是這種能接延時斷電嗎？我怎么怎么接都是延時通電的，還有AH3-3這種繼電器怎么接延時斷電

點評

螺旋線

我納悶的是為什么這么簡單的問題還要討論那么久，你拿個萬用表量一下不就知道了。還有，你那時間繼電器上面的接線圖畫法不符合國家標準。發表于 2015-5-18 13:24

螺旋線

我的圖已經考慮到你兩個不同繼電器的接法了。發表于 2015-5-18 13:20

螺旋線 發表于 2015-5-18 09:12:22

sbams 發表于 2015-5-18 01:43 5 C4 K, m7 I# ?$ `1 B
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

特別注意，你的接近開關也必須是AC220的，驅動能力必須在500毫安及以上。
