旋轉的自鎖結構，求教

查看數: 33596 | 評論數: 31 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-5-18 23:49

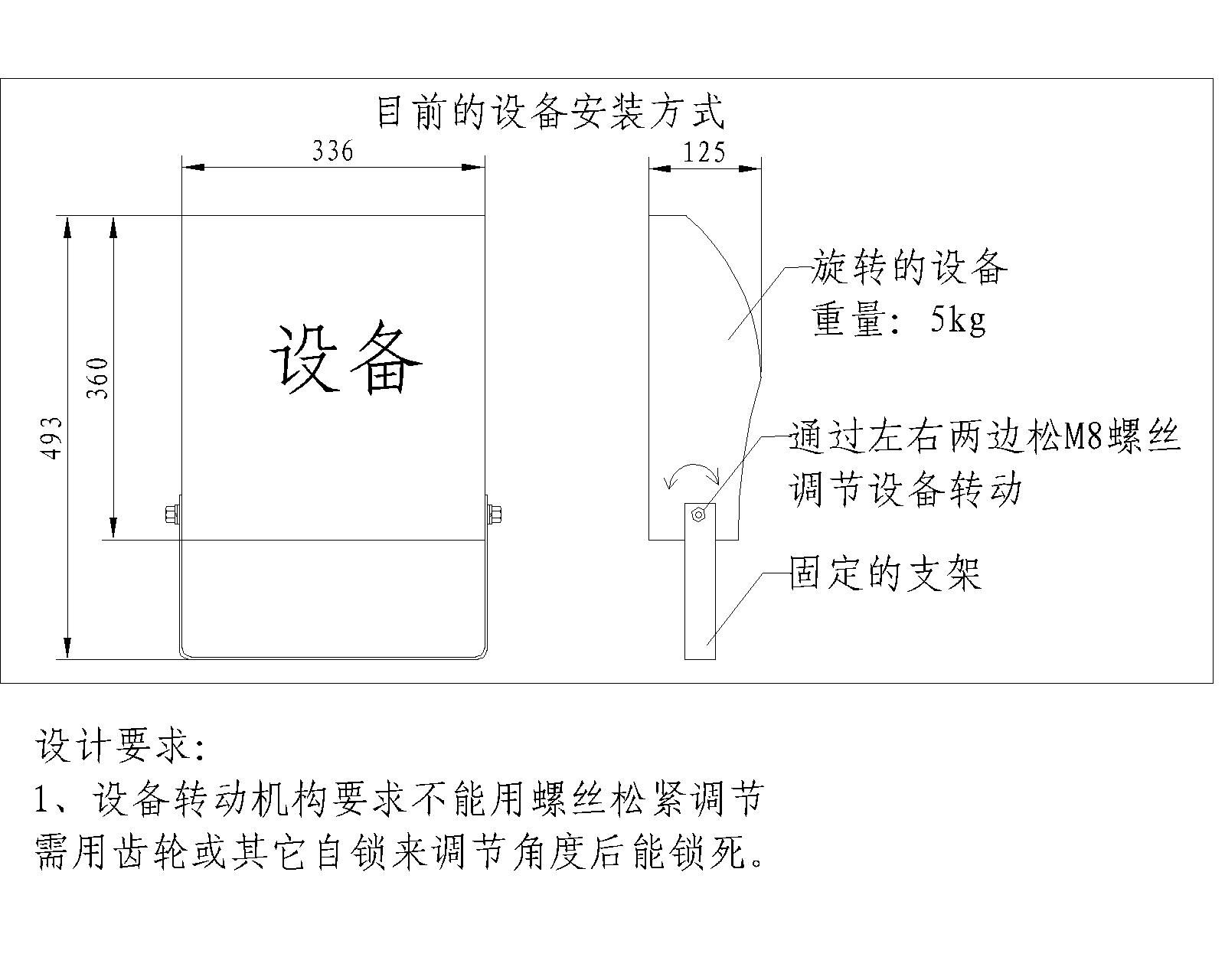

有沒有哪位大師。幫忙想一個簡單的自鎖旋轉結構。方便加工知道的幫忙上傳個草圖。謝謝啦附件是我的產品大概的圖。原先是上螺絲調節固定的?，F在客戶要求不要用螺絲的方式。方便調角。謝謝 ...

回復

zcouchy 發表于 2019-8-6 08:15:54

zidaneyc 發表于 2019-8-1 11:47
學習

一對齒輪嚙合調整旋轉角度，不自鎖，外加一棘輪棘爪機構就滿足了你的要求。

zidaneyc 發表于 2019-8-1 11:47:16

學習

陳志勇_Xyaqp 發表于 2017-8-18 20:31:14

常見的自鎖結構，蝸輪蝸桿，連桿機構，

hfxxn 發表于 2017-8-18 20:11:37

還是小的渦輪蝸桿結構最好，想停哪就停哪

dreamlove129 發表于 2017-8-18 14:28:26

樓主最后使用了哪種結構呢，能給個參考嗎？

問天問地問自己 發表于 2015-12-28 10:51:17

liuchang-zhiyun 發表于 2015-5-19 08:38
插銷自鎖，可做手動或自動。

不看好插銷做主要自鎖，可以做二重保險。
因為步進要對準銷孔，而且在步進的時候是未自鎖的。

再來兩次 發表于 2015-12-27 17:25:25

渦輪渦桿！

問天問地問自己 發表于 2015-12-26 17:57:35

liuchang-zhiyun 發表于 2015-5-19 08:38
插銷自鎖，可做手動或自動。

請問下，插銷如何做自動？

氣缸驅動一個限位銷。發表于 2015-12-28 08:46

問天問地問自己 發表于 2015-12-26 17:55:22

eastrong 發表于 2015-12-26 17:41
還有一種自鎖機構，上面有廠家電話，不僅可以滿足旋轉定位，還可以軸向鎖緊——讓我想起了“好太太”陽臺晾 ...

常見的陽臺晾衣架這里面不是蝸輪蝸桿么?

eastrong 發表于 2015-12-26 17:41:43

本帖最后由 eastrong 于 2015-12-26 17:42 編輯

還有一種自鎖機構，上面有廠家電話，不僅可以滿足旋轉定位，還可以軸向鎖緊——讓我想起了“好太太”陽臺晾衣架，帶升降的那種。


自鎖機構
