論零件工程圖的標注方式

查看數: 27262 | 評論數: 88 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-7-31 16:59

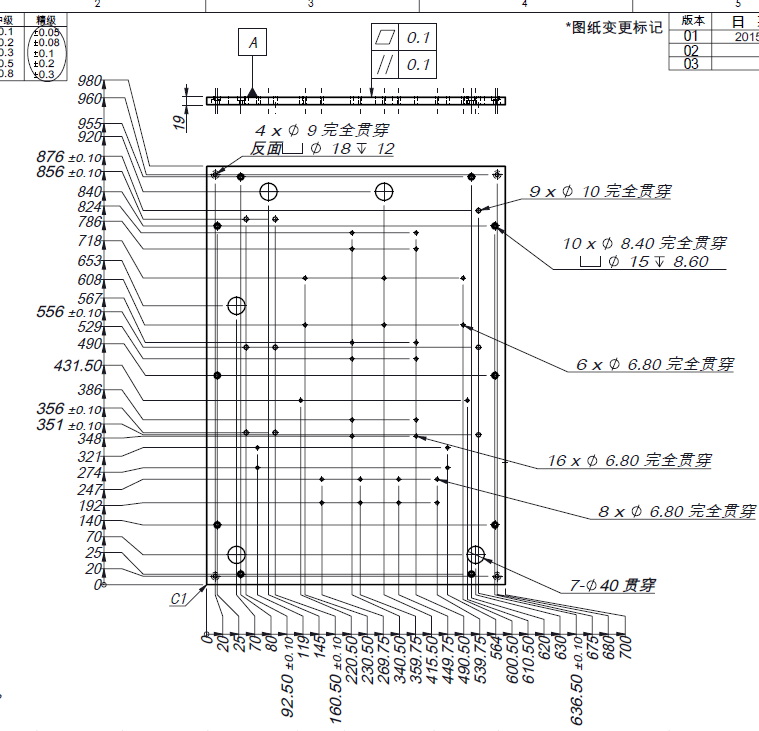

如圖，圖中兩種零件工程圖的標注方式大俠們，此類零件你們的選擇是哪種？（時間關系，傳統標注方式的那張尺寸沒標全，臨時為了發帖表示一下的） ...

回復

天下有雙 發表于 2019-5-25 11:33:36

學習了

525143545 發表于 2015-11-3 17:17:51

還是尺寸鏈標起來好看點，孔表是要孔多類別雜用的吧

英雄所賤略同 發表于 2015-9-6 10:41:45

一般用銑床鉆孔第一種好，分中后就好找坐標，并且一般都是以中心為基準。但精度要求不高的用相對坐標會好一點，手工畫線都可以。

蚊子36 發表于 2015-9-5 19:53:35

利用孔表，簡單明了

來點不同的 發表于 2015-9-4 21:23:21

一直用第二種，也看到過以前的圖紙，有很多孔但是沒標，直接再出張圖紙用坐標的方式寫出來

我為人民 發表于 2015-9-1 09:21:26

chendaiyou1 發表于 2015-7-31 17:10
列2 為長軸零件

第二種標注方式有累積誤差，給裝配帶來很大麻煩。

a1061218 發表于 2015-9-1 09:21:11

這個必須是第一種，

我為人民 發表于 2015-9-1 09:20:28

chendaiyou1 發表于 2015-7-31 17:10
列2 為長軸零件

第一種標注方式，相關聯孔之間誤差過大，如不同零部件通過銷軸定位，而且?guī)讉€(gè)零件有嚴格相互位置關系，這種標注方式就不合適。另外隨著尺寸不斷增大，相應的公差也不斷放大，否則給加工帶來很大麻煩，要求過高。

我為人民 發表于 2015-9-1 09:12:45

chendaiyou1 發表于 2015-7-31 17:10
列2 為長軸零件

這兩種標注方式都不是理想標注方式

我為人民 發表于 2015-9-1 09:11:41

閑人南居發表于 2015-7-31 17:20
插入孔表，好弄多了。

這與孔表不孔表有何關系？只是圖面表示不同而已，現在關鍵是考慮精度要求和加工工藝
