發布時間: 2015-8-6 17:06

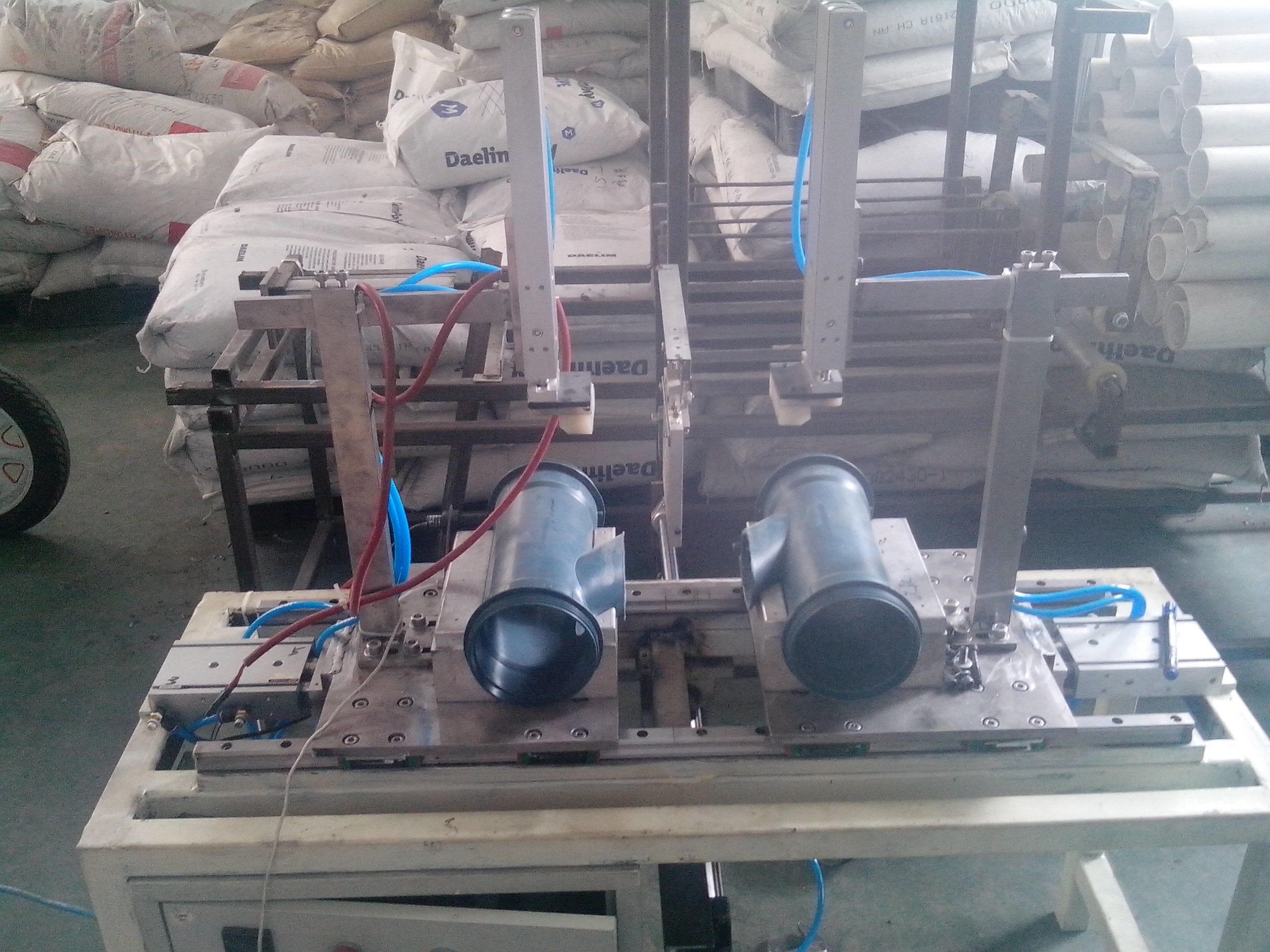

正文摘要:本來想用兩個氣缸控制兩個滑臺同時前進或者后退，但是兩個氣缸一致性不好，有沒有什么機構可以用一個氣缸完成這個動作的？要求是一致性高 ... |
| 感謝分享 |
| 我給你上張齒輪齒條類似的圖吧，都在說沒人放?？梢詤⒖枷?br /> |
| 連桿！ |
| 連桿應該是最簡單的了，但是用連桿要控制一下兩個推桿初始的角度最好要大于135度吧，不知道你這空間上有沒有問題，另外想用齒輪齒條的話原理可以參考SMC的MHF2薄型氣爪的結構。 |
| 學習 |
| 用連桿就能搞定了。氣缸座固定好，氣缸頭連接連桿，連桿連接滑臺。 |
| 用連桿就能搞定了。氣缸座固定好，氣缸頭連接連桿，連桿連接滑臺。 |
枯藤 發表于 2015-8-8 00:20 這個好，有創意！ |
| 中間加個連桿就可以了 |
