方管伸縮結構請教

查看數: 16168 | 評論數: 27 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-9 11:01

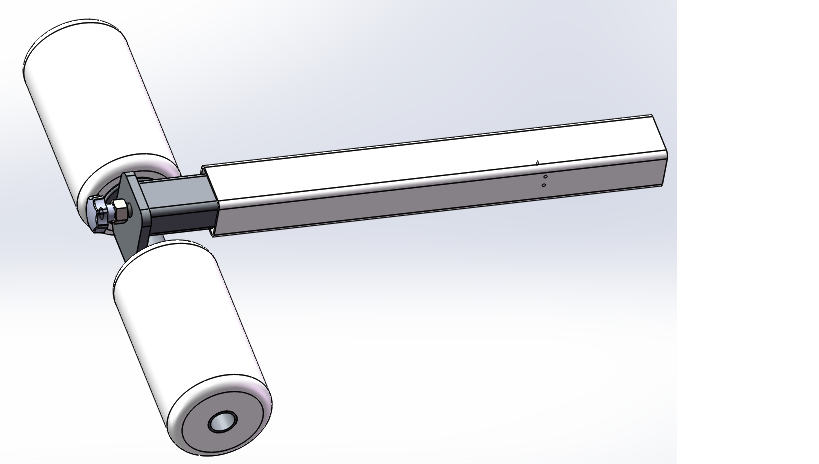

各位，想做一個方管伸縮結構，里面的管拉到任意位置可鎖定不動，如下圖所示，有沒有見過的可買到的成品或者好的結構，謝謝！

回復

微萊體育 發表于 2019-4-30 09:24:06

外面焊個螺母什么意思?
內管壓個半節臺階凹槽，外管壓個凹槽加上彈簧和滾珠是否可以解決這個問題呢？

jason_ZHAI 發表于 2019-4-29 18:52:30

在外面焊個螺母可以嗎？

微萊體育 發表于 2019-4-29 16:58:34

這個問題解決了嗎？

微萊體育 發表于 2019-4-29 16:57:20

@wangguichao 樓主這個問題解決了嗎？

微萊體育 發表于 2019-4-29 16:56:08

@wangguichao
樓主這個問題解決了嗎？

神仙老虎狗 發表于 2015-10-23 17:20:08

方管有縫的吧，這樣能匹配么

萬達人 發表于 2015-9-12 23:08:53

做成圓的好些，管子內部用異形的，再套個異形的POM的塑料，轉動就鎖緊。結合漸開線原理，配合且抽動方便單邊間隙0.1左右。管子做過很多了。鎖緊力超過12公斤.

不懂的太多xx 發表于 2015-9-12 14:50:44

threetigher 發表于 2015-9-12 13:06
類似這種嗎？
http://www.whclglass.com.cn/forum.php?mod=viewthread&tid=430694

用不著吧。不知道他這個伸縮桿是干什么的，簡單看圖的話，感覺他只是用來做簡單支撐，類似于健身房里面可挑高度的作用。這個要求比較低，用電缸不是大才小用嗎。

伸縮后高度要最小。類似多節電缸。發表于 2015-9-12 15:17

threetigher 發表于 2015-9-12 13:06:36

不懂的太多xx 發表于 2015-9-12 00:27
不知道你有沒有見過車間里面用來割東西的刀具
刀具外殼結構可以參考，任意位置鎖定不動。
