654078469 發表于 2015-9-8 10:16
就這樣改對嗎？

* J, E- n8 R8 r 箭頭不要對準尺寸線，箭頭要指向要被測要素（圖中加工面）。平行度數值要去查表。

654078469 發表于 2015-9-7 15:02
* u- D0 J) ~1 ?! V" E' _如果把平行度改成位置度行嗎？我把條子塞入該18.4槽里，使得條子中心在該座中心

+ h3 l) p9 b/ G一個平行度，一個尺寸公差就夠了。不可能條子中心與座子中心絕對重合。精度能達到就好了。實體平面沒有標位置度的。

hyr003 發表于 2015-9-7 16:08
4 o1 H2 ^% \# a; ]平行度和垂直度就可以了吧？

% I3 j0 s! `+ P& @! G3 c6 K0 L不會吧？我是要使條子插入使得條子剛好在中心。所以分中加工9該尺寸很重要

海燕ZHpf 發表于 2015-9-7 16:16

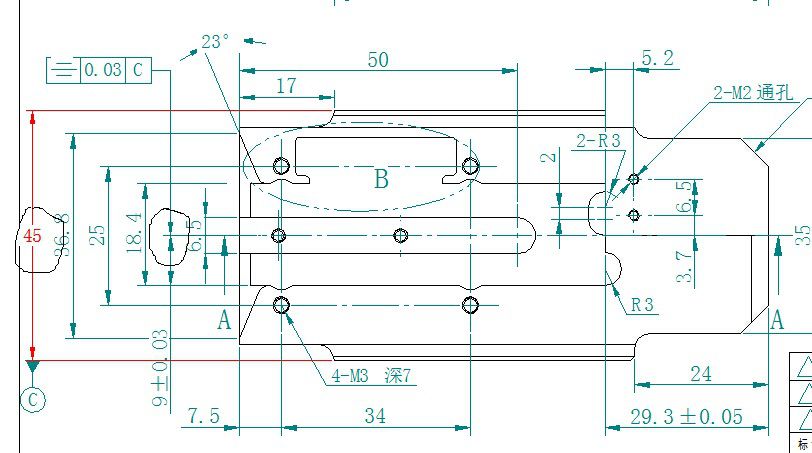

18.4的對稱度如圖

$ a' K/ g% D* [! F, H( a6 i5 U18.4該尺寸是偏心的，不是居中的，加工時是先以45該尺寸分中下刀加工9然后加工18.4該尺寸，其實我就是怕分中不準，所以要標對稱度。

18.4的對稱度如圖

平行度和垂直度就可以了吧？

桃源閑客 發表于 2015-9-7 14:35
4 y4 q+ `6 r& c$ Q# S- H7 u  T1、尺寸為9±0.03mm的面，只有一個面，怎么會有對稱度。
! B" S* I5 \: Z2、應該考慮用平行度替代。

平行度可以45該尺寸為基準嗎？
