關于線纜行業中線材機械排線的問題，望各位師傅為小弟指點一番，拜謝

查看數: 11495 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

英雄所賤略同

發布時間: 2015-9-16 10:17

正文摘要:

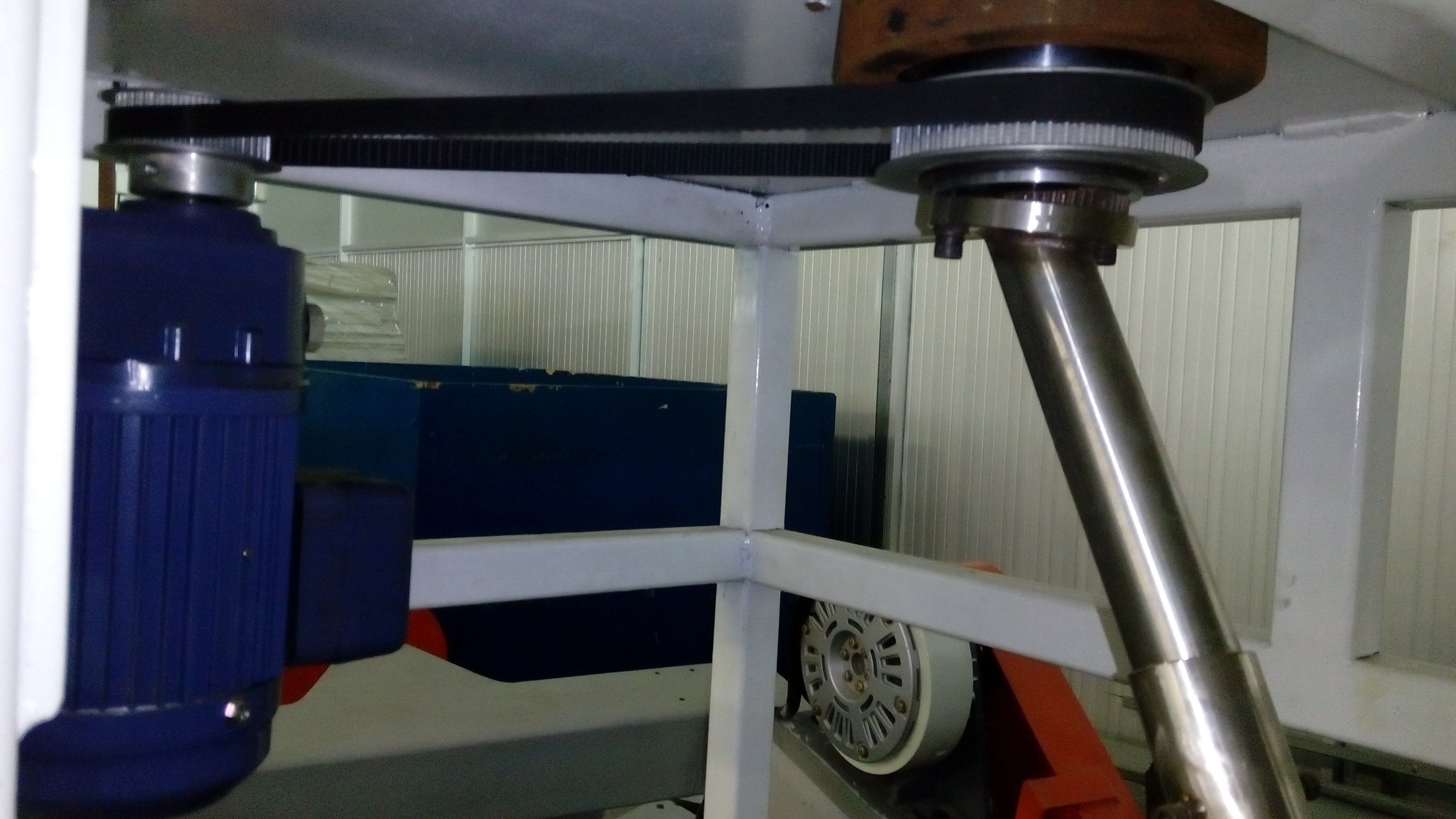

公司是生產線材，有的線需要平著裝，也就是落在桶里一樣排成圈狀，所以有做過一臺落桶機，目前落桶只在一條軌跡上排線，導致線材堆積，需給旋轉中的排線管加上由內而外的排線動作，使排好的線由小圈變大圈再變小圈重 ...

回復

英雄所賤略同 發表于 2015-9-17 09:14:52

子云繩業 發表于 2015-9-16 21:59 6 l& I& X) l% W
你可以試試排線管按照一定的圓轉動，跟紙盒不同心，然后紙盒慢速轉動去模擬看看
. {& `' k5 L Q3 k) W3 v* d/ i4 U4 Z8 e% d, D# @
從而達到收線是疊層的狀 ...

嗯，有種梅花偏心落桶就是這樣，線就是一直偏心的堆積著，加上下面那個平臺帶振動馬達，使線材堆得更結實而不會一抽就亂。謝謝謝謝

子云繩業 發表于 2015-9-16 21:59:18

你可以試試排線管按照一定的圓轉動，跟紙盒不同心，然后紙盒慢速轉動去模擬看看

從而達到收線是疊層的狀態，最終應該是速度的問題

英雄所賤略同 發表于 2015-9-16 17:14:10

lanyuedao 發表于 2015-9-16 11:58
/ p8 j/ l6 M. C3 J! E* H8 X供參考

謝謝謝謝！收集了

英雄所賤略同 發表于 2015-9-16 17:11:45

英雄所賤略同發表于 2015-9-16 11:20
" d& E$ }$ ]6 u這可以試試，謝謝

英雄所賤略同 發表于 2015-9-16 15:36:35

lanyuedao 發表于 2015-9-16 11:58 ; J, e0 r# T( g C1 A
供參考

感謝！

英雄所賤略同 發表于 2015-9-16 13:45:59

子云繩業 發表于 2015-9-16 13:03 % V$ Q7 t: Y8 F
排線管轉動，同時收線桶也要轉動（慢速），收線桶內有托盤，托盤下面有彈簧，隨著重量的增加而下降
# b" F! w1 v) o" R/ \
+ @6 w: A0 W5 V% e# ]0 b$ t6 d7 `3 T2 ]棉紡 ...

那收線桶轉動是由慢到快有變化的嗎

點評

子云繩業

勻速發表于 2015-9-16 19:56

子云繩業 發表于 2015-9-16 13:03:12

本帖最后由子云繩業 于 2015-9-16 13:16 編輯

排線管轉動，同時收線桶也要轉動（慢速），收線桶內有托盤，托盤下面有彈簧，隨著重量的增加而下降

棉紡廠的梳棉機收棉條就是如此結構，最好現場觀看一目了然

收棉條后是小圈，圍著收線桶旋轉，中間會有一個空洞

lanyuedao 發表于 2015-9-16 11:58:58

英雄所賤略同發表于 2015-9-16 11:31 7 X# J1 v- W# [# A9 U" a7 }
底部空間還有，1500*700左右，先預算皮帶需多長的，軸承座再作調整

供參考


評分

參與人數 1	威望 +1	收起理由
英雄所賤略同	+ 1	熱心助人，專業精湛!
