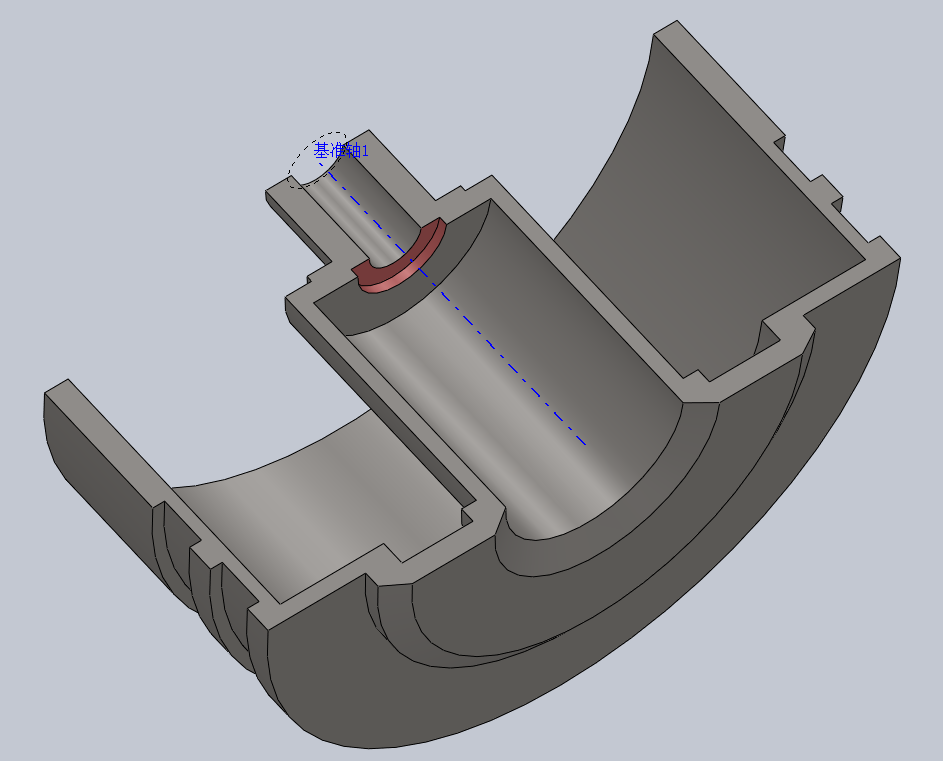

正文摘要:圖中活塞中間紅色區域，現在有兩種設計，通孔的肯定加工容易些，但是會涉及密封問題，中心有凸軸的可能加工難點，但是不會涉及密封問題，想請教下各位師傅，材料，工況什么全相同的情況下，有凸軸的這種加工一個能貴 ... |
| 第二種車床加工因為在里面，工藝不好加工。設計時首要考慮的是加工工藝，越簡單越好！ |
本帖最后由 機加小牛 于 2015-11-17 21:22 編輯 害怕伏櫪 發表于 2015-9-24 17:30 我們單位有這樣的 大圓內徑60壁厚3 里面軸是10mm的 深度70 總高度75 就是個杯 中心插根軸 數車精加工的 棍上面還要有個M8 再接一個50來長的10mm軸 材質ly 要是304那加工費～～ 杯 罩 的可能性比較大 |
| 第二種設計脫離實際啊。 |
| 如果是小批加工，開料都是一樣的，如果精度要求不高，感覺也差不了多少錢，如果精度要求高，那可就不好加工了 |
| 第二種很是奇葩 |
| 凸軸的加工和測量是個問題；分開兩體加工，然后焊接可能好些，不知道工藝允許不。 |
| 50mm的孔那深度得有80mm了，不好做 |
| 第二種加工，驗收都是問題，看你的照片上活塞尺寸應該不大，小空間里加工一個小凸臺，不管刀具還是兩句都要定制，個人建議按照第一種加工成通孔，然后在做端面密封，可以考慮一下JB/ZQ4444的螺塞加銅墊或者組合墊圈，液壓系統上常用，承壓31.5MPa |
luzy77 發表于 2015-9-24 18:29 贊同 |
| 第一種同心度精度好保證，加工比第二種簡單。同精度的情況下第一種成本要低。 |
