發布時間: 2015-9-25 10:02

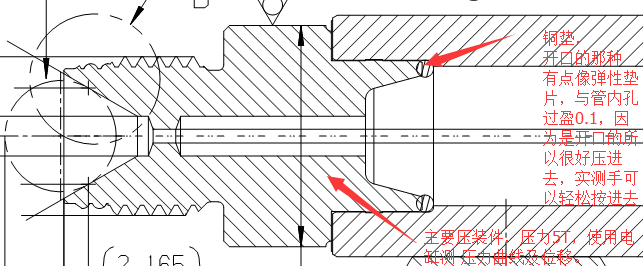

正文摘要:最近有個方案抓心撓肝也沒有一個好的想法，特在論壇求助大神關注幫忙給點思路。 工藝過程：1、管料自動上料 2、光電傳感器檢測正反 ... |
| 沒有做過這樣的設計 |
| 學習 |
| 學習 |
|
本帖最后由 劉嵩 于 2015-10-13 13:32 編輯 你靠槽輪送料，槽得是淺槽才能順滑進料吧，（類似這樣的圓棒可以使用類似高頻爐上料設備）。 你靠鏈條（不管是滾子鏈還是輸送鏈）和伺服，是定不了位的。如果非要這么做，鏈條只起輸送功能，定位由鏈條中間的定位機構完成。 壓這個蓋子要5t嗎？用電缸？為什么不用增壓缸？ 5t的壓力2側同時裝？ 應該先壓單側不帶螺紋蓋子，裝銅墊一個工位，裝蓋子一個，單側3個工位，2側6個工位，檢測（可以做同軸度檢測？尺寸檢測）和取料。 看你描述 管子分了左右？ |
| 小的話可以用振動盤，大點的話可以用彈夾或tray盤方式供料 |
| 等待大俠的解惑 |
| 真的很不錯。 |
| 我最近也在搞個鏈條傳動的方案，請教一下如何模擬出鏈條在彎曲處和鏈輪怎么配合呀？呵呵 |
| 第三步 上料可以借鑒停車場的自動取卡機。我經常設計這個自動壓裝軸用和孔用擋圈 |
