圖中兩個機械氣控閥，怎么連接可以實現只有兩個旋鈕同時旋轉氣缸才工作？

查看數: 5796 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-9-26 08:34

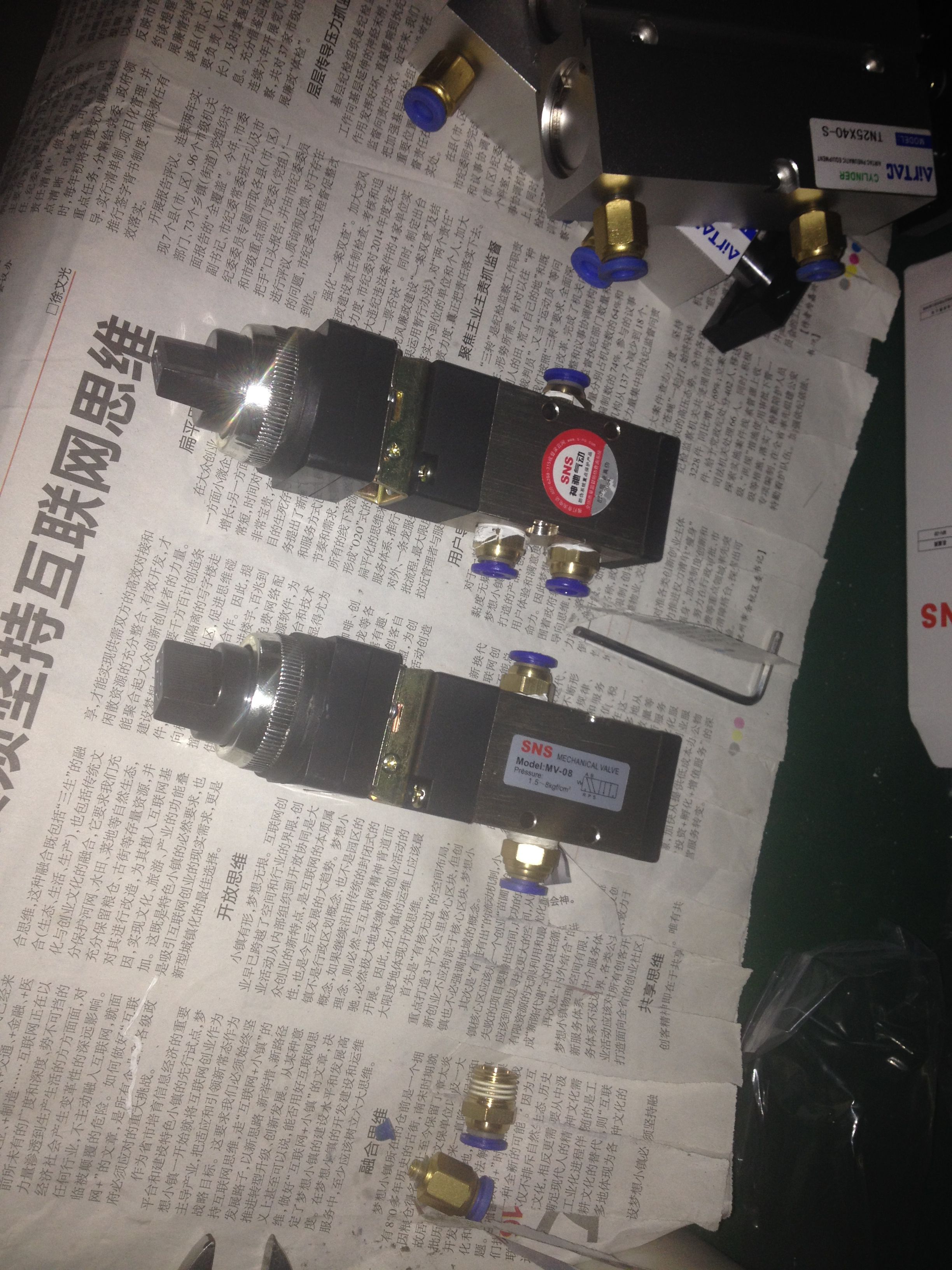

論壇的大俠們幫個忙，如圖用圖中兩個機械氣控閥，怎么連接可以實現只有兩個旋鈕同時旋轉氣缸才工作，同時僅當兩個旋鈕同時旋轉氣缸不工作，不能只轉動一個氣缸就不工作了，所以不能只是簡單的串接。 &n ...

回復

YINYONG12345 發表于 2017-1-10 16:00:53

再加個與閥就可以了，兩個閥都打開了（不分先后），就可實現輸出，只開一個閥，與閥不輸出；若要同時按下才能動作，按鈕不要用自鎖的改成自復位的（點動的）

threetigher 發表于 2015-9-26 23:42:40

lmj545 發表于 2015-9-26 21:41
lz的意思是實現雙手安全啟動吧，一個二位三通閥一個是直通閥吧（看不清楚）想實現雙手控制恐怕要用邏輯閥了 ...

同意，我也覺得lz是想雙手啟動。
樓主這閥估計不是點動的，就算串聯起來，也沒意義。

lmj545 發表于 2015-9-26 21:41:37

lz的意思是實現雙手安全啟動吧，一個二位三通閥一個是直通閥吧（看不清楚）想實現雙手控制恐怕要用邏輯閥了，就是與閥，原理是只有兩邊同時進氣孔才能進氣

threetigher 發表于 2015-9-26 17:23:23

你說的“同時”沒定義清楚。一前一后行不行？

月光傾城2015 發表于 2015-9-26 10:09:54

話題就是個矛盾

夢想時空港 發表于 2015-9-26 09:59:47

用電磁閥吧

zms9439 發表于 2015-9-26 09:55:34

這么做意義何在？想別的辦法可以嗎

機械人2 發表于 2015-9-26 08:38:03

大俠中秋都放假，不逛論壇了嗎？？？？？？小弟急需幫助

機械人2 發表于 2015-9-26 08:35:15

坐等大俠幫忙啊！！！！！！！！！！！！！！
