分享一個雙層壓帶驅動！

查看數: 5626 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-10-23 15:55

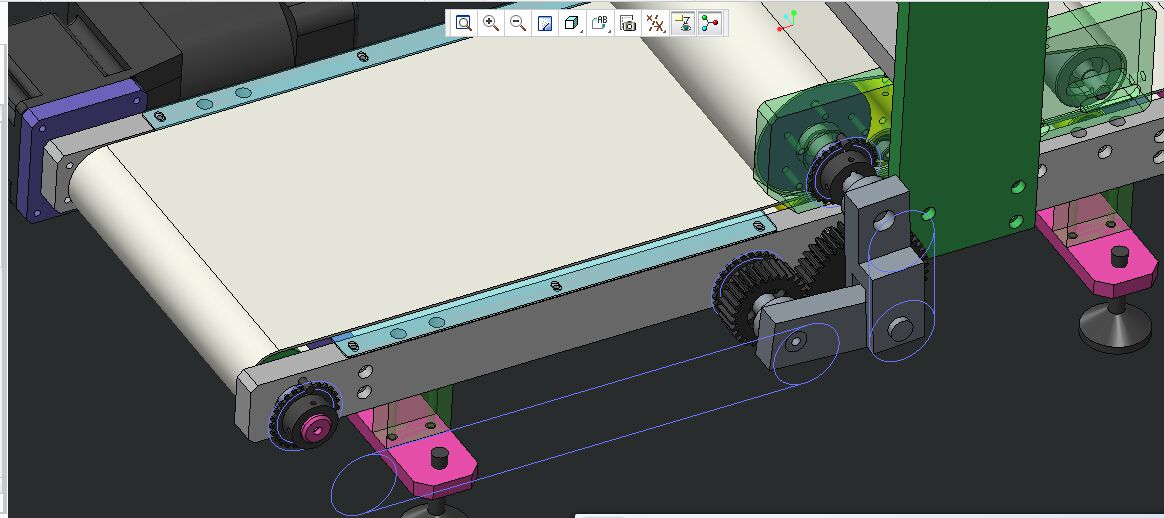

在此拋磚引玉，聽各路英雄談古論今！（鏈條有做張緊，只是圖上沒畫）想聽下別的結構！

回復

ytzhanggj007 發表于 2025-7-5 17:06:06

為什么電機（動力）不放在齒輪處呢？這樣沒有皮帶打滑的影響

無法言喻1977 發表于 2015-10-29 21:31:35

可以，挺不錯的設計

zhi05 發表于 2015-10-28 07:50:16

為什么不做成3個齒輪聯動的呢？

要是那樣輸送帶的轉向就不對了！發表于 2015-10-28 12:46

梁永光 發表于 2015-10-27 23:13:59

有見過類似的機構

hc2003 發表于 2015-10-23 18:57:39

干什么用的設備

鑫森淼炎垚 發表于 2015-10-23 17:46:43

謝謝。

zms9439 發表于 2015-10-23 17:30:32

挺好，傳動就是齒輪，鏈輪和皮帶了

525143545 發表于 2015-10-23 17:21:41

應該加個產品導向裝置吧。要不都不知道怎么定位

輸送帶不長，產品一下子就過了，不定位也可以的！發表于 2015-10-23 18:42

桂花暗香 發表于 2015-10-23 16:28:48

把藏起來的齒輪直接放在上滾軸頭上不行嗎！
