德國圖紙中的符號，看不懂求指導？

查看數: 8778 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-11-5 14:50

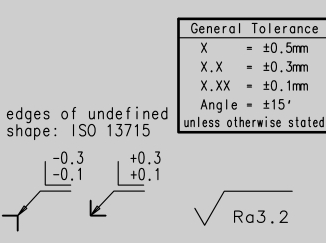

紅色標注的區域是什么意思，不懂求大神們指導？

回復

雪中霜 發表于 2015-11-6 15:41:51

我是看不懂了，幫不上什么忙了。

挨拍的5 發表于 2015-11-6 15:25:10

挨拍的5 發表于 2015-11-5 15:42 * m( [3 d- x0 k* M( ?1 N1 b
ISO13715 這么大的字，去查標準啊
! E' I4 @( E4 u基本就是外角倒鈍的要求

自己用有道翻譯查吧，這個要靠自己的，不能以后接觸到任何新的標準你都問人啊，對吧
其實很多人已經回答了這個問題，看你公司的質量要求，國內很多代加工企業無視這個要求的，就看個銳邊后的手感，客戶也不會拿儀器來測量這個數值

俠客黑客 發表于 2015-11-5 16:02:58

這個邊角要求是基礎中的基礎。

基礎中的基礎？發表于 2015-11-6 07:49

挨拍的5 發表于 2015-11-5 15:42:58

ISO13715 這么大的字，去查標準啊
基本就是外角倒鈍的要求

領導，我查了，但是英文看不懂啊？要不你給解釋解釋？發表于 2015-11-6 07:48

jxsjgcsjy 發表于 2015-11-5 15:13:36

未注邊的形狀按ISO 13715 凸邊向內倒鈍0.1~0.3mm 凹邊向外倒鈍0.1~0.3mm 大概是這個意思，如有不對，請大神指教

謝謝，大神，還有就是我下邊標注的是什么意思發表于 2015-11-5 15:20

huiyu788 發表于 2015-11-5 15:08:17

是不是倒圓角半徑？

不是發表于 2015-11-5 15:19
