傳動機構求助大俠們請進

查看數: 5715 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-11-11 10:52

各位大俠，這是一臺碾米小店的直線振動篩，不是用的電磁振動，是用的電機（第一張圖片最下面的部分是皮帶輪），小弟不太明白第一張圖片里那個連桿右邊那個大的圓里面是什么結構。小弟認為可能是一個圓輪上有一條凸 ...

回復

常大爺 發表于 2015-12-1 08:55:59

常大爺發表于 2015-11-13 11:38

好的

塵世天涯 發表于 2015-11-13 16:05:17

常大爺發表于 2015-11-13 11:38

你也太強了。罐子都畫出來了。
我看到的東西大約就是這個結構了。非常簡單。

塵世天涯 發表于 2015-11-13 10:20:12

常大爺發表于 2015-11-11 16:54

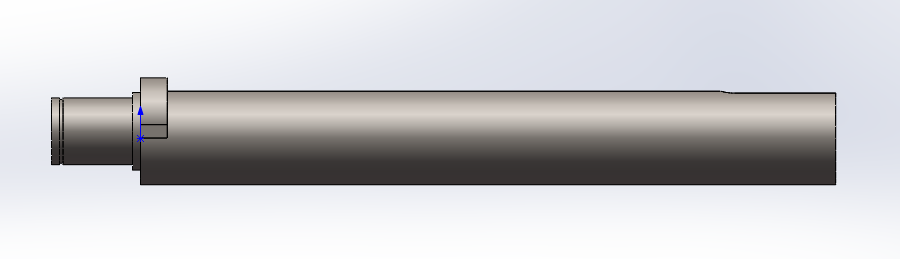

大俠我整成這樣的，兩個軸偏心2.5mm，這樣轉起來有5mm的振幅，這樣應該是可以的哇

沒看明白你的圖片
請看下面的圖，偏心軸。當然具體的偏心距離還要考慮一下。

小弟的和大俠的差不多，直徑大的和小的中心線距離2.5mm，想做成盤子的，上面多打幾個中心距不同的孔，回來實驗一下多大的振幅合適發表于 2015-11-13 11:36

塵世天涯 發表于 2015-11-11 16:24:11

應該沒你i想的那么復雜
我見過小麥用的振動篩，電機帶動一個軸，軸上有一個偏心輪（內圓與外圓不同心），偏心輪上一根連桿連接到振動篩，這樣軸轉動的時候，偏心輪就會帶動連桿左右搖擺，連桿拉動振動篩一起左右搖擺

在網上搜了一下，沒找到圖片，只能提供蒼白的文字描述，希望你能看明白

大俠我整成這樣的，兩個軸偏心2.5mm，這樣轉起來有5mm的振幅，這樣應該是可以的哇詳情回復發表于 2015-11-11 16:54

tianmafeixiang 發表于 2015-11-11 16:22:33

謝謝大俠發表于 2015-11-11 16:55

tianmafeixiang 發表于 2015-11-11 16:21:54

tianmafeixiang 發表于 2015-11-11 16:21:03

tianmafeixiang 發表于 2015-11-11 16:17:36

圖來了
