快速更換工裝示意

查看數: 18486 | 評論數: 44 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-11-12 17:00

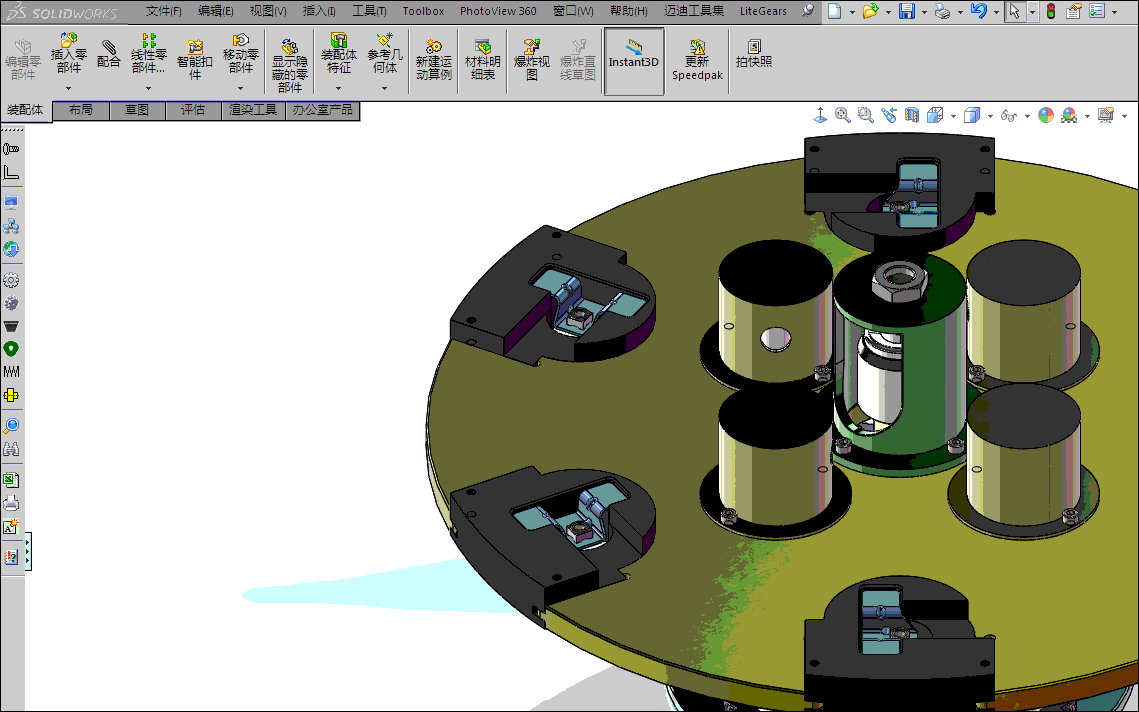

如題，最近在做多工位點焊機，零件種類多，型面復雜，沒有規律，只能通過統一的焊接孔位來定位，為了更適應快速更換，傻瓜式操作，做了這個結構，轉盤材質鋁合金，工裝材質電木，各位大俠看看有何不妥，盡情拍磚啊。 ...

回復

FKUEDEJXSQ2 發表于 2023-10-11 11:43:23

連桿機構

FKUEDEJXSQ2 發表于 2023-9-12 14:08:06

不錯呢

上梁 發表于 2023-9-12 09:57:59

用這個不更香


FKUEDEJXSQ2 發表于 2023-9-12 08:46:31

不錯

樹lucky2016 發表于 2017-3-15 08:17:11

加工復雜，精度難以保證

重誠WBL 發表于 2017-3-14 23:01:04

伽陵鳥發表于 2015-11-12 17:11
磨損怎么解決，拆來拆去的，這種彈性銷柱我是老是用不好，做過類似的塊換，用的圓錐銷，銷裝個拉環，也很方 ...

就是可伸縮的那個球頭柱塞嗎

導演兼制片人 發表于 2017-3-14 20:58:40

贊，

隨云777 發表于 2017-3-14 16:47:31

學習學習

zwr1234 發表于 2017-3-13 11:06:05

太巧妙了

SaviorGD 發表于 2017-3-12 21:42:50

個人愚見：前端圓弧對圓弧沒有必要。局部面接觸即可達到更好的效果。方便維護調節精度更高加工簡單。
