發布時間: 2015-11-13 09:36

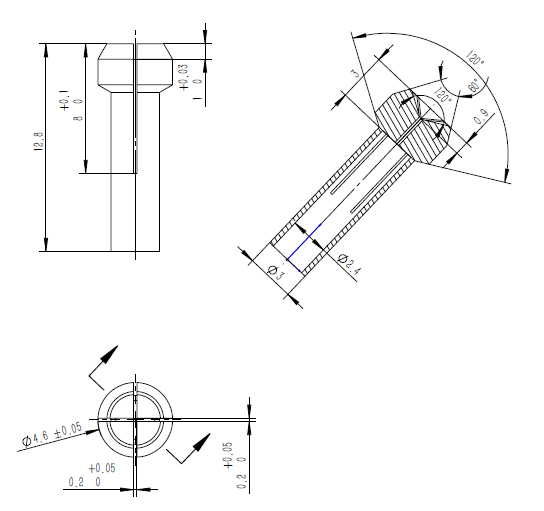

正文摘要:如圖是一個銅夾頭。夾緊時，上下兩個塑料件分別壓2個錐面，夾頭內縮，夾住簧狀物料。簧狀物料的簧圈密繞，直徑各規格不同，都在0.5mm以內。 上面的設計怎么樣？一年5000件的量產成本能到多少？ ... |
| 外行，我覺得120度，壓緊角是不是大了，力的分布也不在家頭那 |
| 樓主最后是怎么做出成品的呢？很好奇。。。。 |
| 似乎樓主沒有在意前面我的回答，你的十字縫結構存在問題：被夾持零件直徑0-0.5mm，而十字縫寬0.2mm，那么0_0.2mm的零件在夾持時很容易跑到縫里被夾扁。 |
| 不錯的哦。 |
| 為此把外徑縮小。這樣車外圓的工時增加 |
| 好像還可以的，稍微改改 |
andyany 發表于 2015-11-18 13:58 如果是這個理由，恐怕很難說服別人。 首先從功能上來說，這個結構要求材料的屈服強度高。通俗講就是彈性好。而黃銅比鋁合金的屈服強度低，比不銹鋼又更低 其次，從價格上來說，這三種，黃銅最貴 至于加工成本，我不是行家，不了解 綜合這幾方面和你的要求，我反而覺得不銹鋼是最好的選擇 |
|
沒有搞明白，樓主為什么會選擇銅？ 做這個結構，材料屈服強度應該要好，銅的屈服強度反而很低，很有可能使用過一次以后就再也張不開了 而前面樓主又強調了使一次性使用的，難道是使用環境有要求？那為何不能選鋁，做氧化？或者不銹鋼棒？ |
| 0.2寬的十字縫，小于0.2的工件會跑到縫里。 |
