如何把整個設備的總裝圖、部件及零件圖在一張CAD圖紙中顯示出來

查看數: 31582 | 評論數: 70 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-11-23 10:49

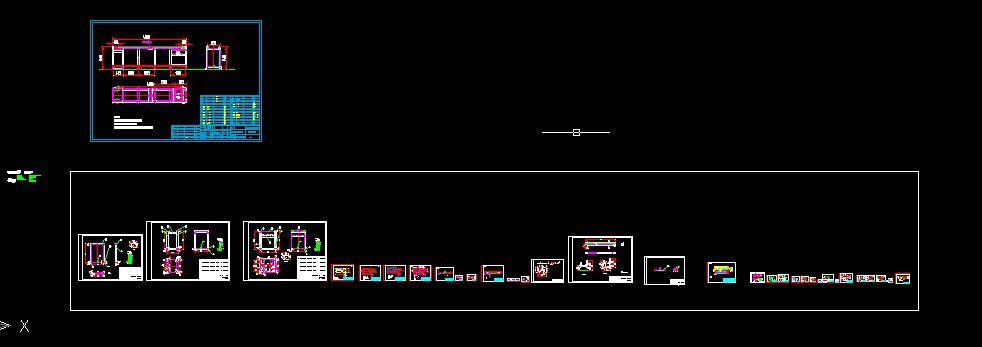

各位大神：如何把整個線體/設備的總裝圖、部件及零件圖在一張CAD圖紙中顯示出來,摸索了好久，沒有摸索出來。以前是用3D畫，然后轉2D，各種文件夾擺放， ...

回復

727738236 發表于 2019-8-11 20:43:20

以前用純2D的都是這么畫的，來工程工程師很厲害。大四實習打下手時就見老工程師這么畫

lyx18 發表于 2018-1-4 21:02:01

3D轉成2D后，先全部拷貝到一個文件內，在根據先前建立的模板標注樣式，根據不同的圖框選擇不同樣式標注尺寸就可以了。就是有點機械。如果有插件直接軟到一個文件下就好聊

鑫森淼炎垚 發表于 2018-1-4 16:55:06

這個不難啊，會CAD的人都這樣啊。


king528 發表于 2018-1-4 14:00:52

復制粘貼

左手會跳舞 發表于 2018-1-4 13:23:43

學習

只有快樂 發表于 2017-5-20 20:41:23

不太習慣這種用法，在方案論證的時候會這么用

此男子不抽煙 發表于 2017-5-20 18:37:12

GO學習愛好者發表于 2016-12-25 15:18
你是做生產線的啊？

以前作線，現在做工程機械

SaviorGD 發表于 2017-1-9 00:16:53

在3D制圖里面把圖框選用最大。利用圖層把所有的零件放在一個圖框里面導出2D。

小蘋果GTB 發表于 2017-1-6 10:31:40

用的比較笨的辦法，就是一張CAD里面有不同的標注樣式和文字樣式，都是按照比例來的，是的最后打出來后字體一樣大小。目前也想找找更方便的方法。
