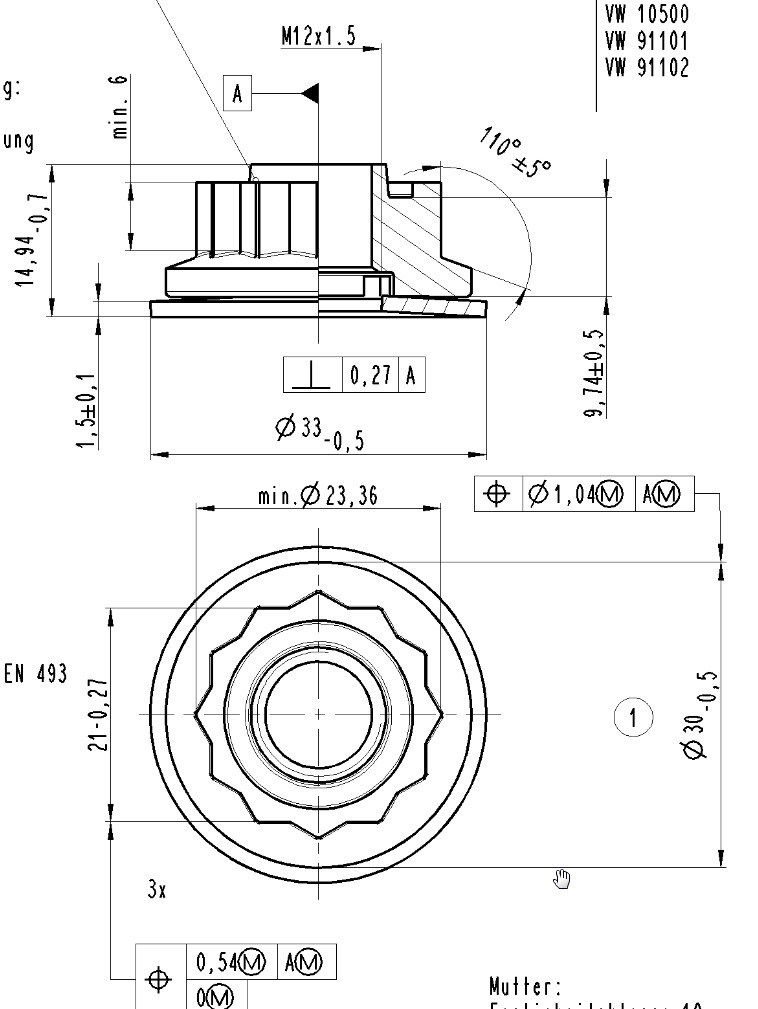

1，這個標注的A基準是以哪個實體尺寸作為基準不明確，作為基準應該給出形狀公差管控，而且精度應為最高
2，φ30的位置度φ1.04的M圈代表最大實體原則（經濟實用）可以利用尺寸公差補償位置度公差；A后的M圈代表裝配可調，表示檢具的定位銷為圓柱銷，我認為這個位置度應該跟同軸度等效（但最新的ASME 14.5-2018 取消同軸度標注用位置度代替），他想表達基準A軸線無限延長，作為φ1.04的圓柱公差帶的軸線，管控φ30的軸線位置在公差帶內。
3，復合位置度標注應該也有問題，第一行控制管控對于基準的位置，第二行不帶基準應標注在孔組上，表示管控相對位置。
圖中標注并沒有嚴格執行ASME 14.5-2018標準。

1，這個標注的A基準是以哪個實體尺寸作為基準不明確，作為基準應該給出形狀公差管控，而且精度應為最高
2，φ30的位置度φ1.04的M圈代表最大實體原則（經濟實用）可以利用尺寸公差補償位置度公差；A后的M圈代表裝配可調，表示檢具的定位銷為圓柱銷，我認為這個位置度應該跟同軸度等效（但最新的ASME 14.5-2018 取消同軸度標注用位置度代替），他想表達基準A軸線無限延長，作為φ1.04的圓柱公差帶的軸線，管控φ30的軸線位置在公差帶內。
3，復合位置度標注應該也有問題，第一行控制管控對于基準的位置，第二行不帶基準應標注在孔組上，表示管控相對位置。
圖中標注并沒有嚴格執行ASME 14.5-2018標準。

模具活吧？

虎嘯而過 發表于 2016-1-27 18:49
對國內這樣，國外不知道是不是，但是1.04那個位置度其實應該是看同軸的吧 A基準標法不知道有這種標法嗎

1.04的位置度公差，放自由公差都沒有這么大

黃胖子H 發表于 2016-1-27 16:06
那個M是修改標記嗎？

很典型的一個公差案例嘿嘿回復一下，應該是在各要求最大實體狀態下，位置度為0，在公差允許范圍內，非最大實體狀態下，位置度得到補償，是這意思嗎？還是說在最大實體狀態下位置度得到補償，非最大實體狀態下，位置度為0，我更傾向于前者。

學習一下，也許我們這些真的不如人家規范

頂一下吧，

xuexi
