牛眼里面真的是滾動摩擦嗎？

查看數: 8062 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

wugamp

發布時間: 2016-1-31 21:18

正文摘要:

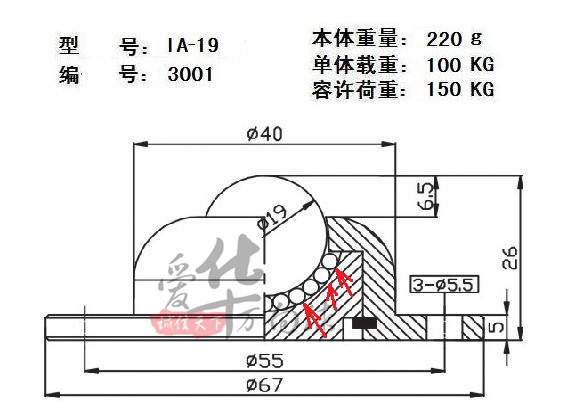

牛眼（萬向滾珠）用來使物體靈活地向各個方向滑動，仿佛降低了摩擦力。- i8 |) g; p, ^+ x( J 從外觀上看，它的秘訣似乎是“滾動摩擦”。 % k* z6 i3 l3 Q但是請看剖視圖，箭頭所指的地方應該還是滑動摩擦吧？: k" ? ...

回復

bamboo 發表于 2016-3-5 21:31:47

http://www.whclglass.com.cn/forum.php?mod ... 6%AF%2B%BB%AC%B6%AF

wugamp 發表于 2016-2-25 21:55:23

窗里窗外發表于 2016-2-24 15:28
6 p1 {3 ]: \, b0 T4 o& W6 Y5 J網上找了半天，只找了一個稍微好理解的回流，普通的滾珠絲杠是線性回流，這個會不會是怎個球面都在回流？

你這個是兩層滾珠，我那個只有一層滾珠啊！

窗里窗外 發表于 2016-2-24 15:28:17

網上找了半天，只找了一個稍微好理解的回流，普通的滾珠絲杠是線性回流，這個會不會是怎個球面都在回流？


點評

wugamp

你這個是兩層滾珠，我那個只有一層滾珠啊！詳情回復發表于 2016-2-25 21:55

魔鐵 發表于 2016-2-1 13:21:20

魔鐵發表于 2016-2-1 12:46
/ A5 S: O+ h) v) c6 a: R, L沒接觸過實物，自個兒認為，是不是降低摩擦系數實現。

沒找到什么分析資料，沒有條件做實驗。還望高人指點！謝謝

來自南方的魚U 發表于 2016-2-1 13:03:22

應該是在原地滾動吧

魔鐵 發表于 2016-2-1 12:46:06

沒接觸過實物，自個兒認為，是不是降低摩擦系數實現。

點評

wugamp

如果是這個思路，那么在內凹面涂上特氟龍，豈不更好？增加了載荷，降低加工難度。發表于 2016-2-1 12:49

wugamp 發表于 2016-2-1 12:00:20

明月山河發表于 2016-1-31 22:43 : Z7 U# P! x$ q; k5 c! F$ V
滾珠是有回流運動的，不停地循環。

我也想過回流，感覺不太可能。首先是價格，只有十幾元甚至幾元，里面不可能加工復雜的溝槽。
其次，大球可以向任意方向轉動，怎么設計回流路徑？
滾珠絲桿的運動方向是固定的，能預先確定回流路徑并相應加工出溝槽來。

點評

明月山河

買一個砸開來看，或者打電話問廠家。^_^ 發表于 2016-2-1 14:15

wugamp

想來想去，還是明月的這個分析最可能！但是，怎樣通過實驗來驗證呢？發表于 2016-2-1 13:37

明月山河

回流路徑就在半球面上。發表于 2016-2-1 13:15

明月山河

回流不一定要溝槽才行，隨機碰撞就可以了。參考線圈的磁力線吧，那個回流路徑大概差不多。發表于 2016-2-1 13:14

明月山河 發表于 2016-1-31 22:43:38

滾珠是有回流運動的，不停地循環。

點評

wugamp

我也想過回流，感覺不太可能。首先是價格，只有十幾元甚至幾元，里面不可能加工復雜的溝槽。其次，大球可以向任意方向轉動，怎么設計回流路徑？滾珠絲桿的運動方向是固定的，能預先確定回流路徑并相應加工出溝槽詳情回復發表于 2016-2-1 12:00

江蘇阿虎wyh

很有道理！發表于 2016-2-1 11:41

在陽光中zp 發表于 2016-1-31 21:49:39

寂靜天花板發表于 2016-1-31 21:36 % {% q' Y1 {1 V! I' x
你逗我呢，樓主，那明明是數個珠在曲面上滾動，怎么到了你眼里就成滑動，照閣下說法，根本不存在滾動軸承這 ...

看完樓主的問題，我一下也蒙了。對于滾動軸承來講，滾子相對于內圈，外圈都是有位移的，這個好理解。但是從圖中看，這個小球滾子相對于球形槽沒有發生位移呀，不是在原地打滑嗎？
