最終怎么設計的？最近也碰到這個問題了

我用過這樣的軸承，我是把大軸軸肩直接接觸到緊定套的大端端面，軸肩不與軸承內圈接觸，調整也比較方便。雖然沒按軸承手冊上的軸肩圖樣尺寸設計，使用上也沒有什么事，只要把受力傳遞考慮好了就可以了。
理論上軸肩應該接觸到軸承內圈端面，我們沒用那種結構，也是因為我們在裝緊定套時，把緊定套上的大螺母擰得比較緊,同時也跟機器的結構有關。
另外問下，你這個軸的轉速有多少？

消費電子結構件設計的路過學習一下！

學習

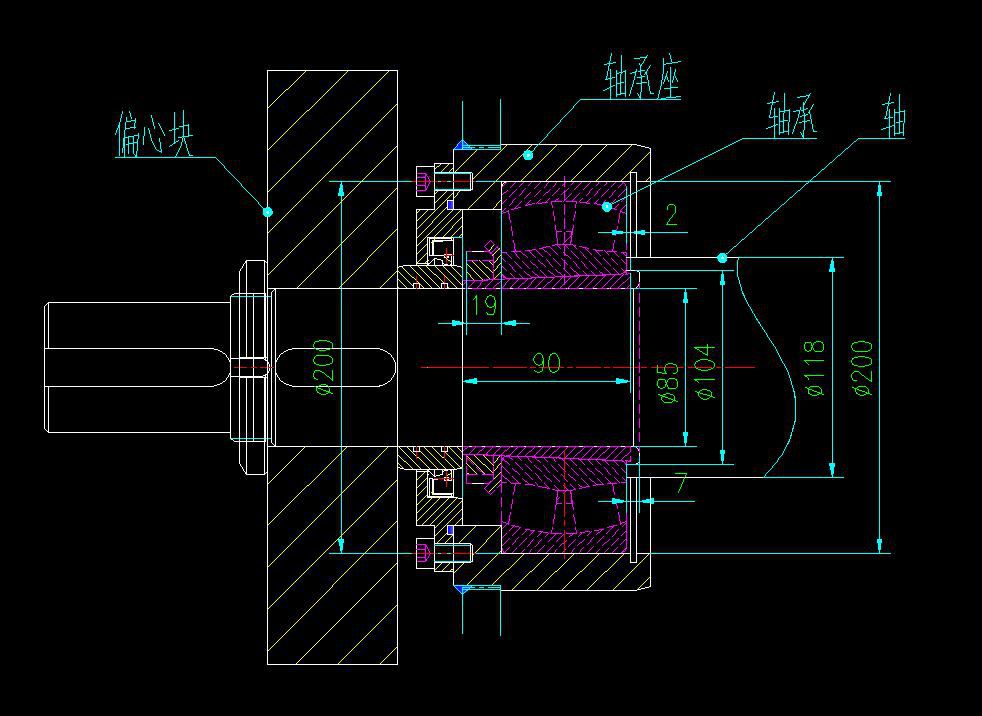

不知大家用過這樣的軸承沒有。圖示中有孔用卡簧，軸肩挖有槽。按設計手冊上查的軸承尺寸，把槽深設計成了7mm，卡簧槽距軸承2mm。不知實物軸承與緊定套配合后具體尺寸是不是這樣。大神們幫忙看看呀。謝謝

zhuxiahua 發表于 2016-3-31 17:02
再加個隔套  ，你軸承內圈和軸肩應該靠不到一起的。如圖
另外我也請教下你，你油封干嘛不直接和軸接觸？襯 ...

隔套。我在緊定套大端軸端挖了7mm深的槽，

zhuxiahua 發表于 2016-3-31 17:02
再加個隔套  ，你軸承內圈和軸肩應該靠不到一起的。如圖
另外我也請教下你，你油封干嘛不直接和軸接觸？襯 ...

這樣分開是沒辦法呀，軸高速運轉，怕漏油啊

子云繩業 發表于 2016-3-31 20:42
不需要軸肩
用緊定套的軸承可以在光軸上任意位置固定
這玩意要手藝安裝

不考慮軸承和軸的相對位置是這樣的
