金剛砂鍍層切削力計算

查看數: 3066 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-4-2 10:44

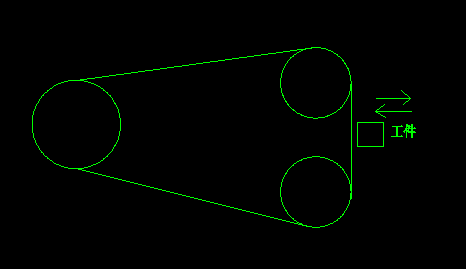

各位大神，小弟正在設計一款切割設備（如附圖），使用帶有金剛砂的鋼帶裝與帶輪上進行拉削切割，有沒有人知道這個切割力是怎么計算的，工件是100mm的立方體（45鋼），我用剪力*面積計算下來非常大，另外張緊力如何確 ...

回復

萬千匯 發表于 2016-4-6 21:36:43

這個漲緊力我沒數據，畢竟我不做這個的。如果你有實物的話是可以慢慢調試的，逐步加載。

大俠，這個還沒有實物，需要設計完之后再試驗發表于 2016-4-7 10:20

初涉池中 發表于 2016-4-6 14:59:12

萬千匯發表于 2016-4-6 02:12
另外你的漲緊力可以參考砂帶可以承受的最大拉力，除以一個安全系數。還有你的磨削處的砂帶后背如果不加平板 ...

大俠，我準備在后面用軸承做平板支撐，另外砂帶與鋼帶的性質不同，參考砂帶的張緊力是不是小了，我們這邊有個老人說張緊力需要80kg，我覺得沒有這么大吧，不知道大俠怎么看

萬千匯 發表于 2016-4-6 02:12:23

另外你的漲緊力可以參考砂帶可以承受的最大拉力，除以一個安全系數。還有你的磨削處的砂帶后背如果不加平板支撐的話，你磨削出來的工件可能會出來一個弧面，而不是平面。

萬千匯 發表于 2016-4-6 02:07:17

這個磨削運動，可以看做砂帶和工件的相對運動，把磨削力，看作是摩擦力，那這個力就和壓力和動摩擦系數有關。但這個動摩擦系數，你可以自己做過實驗近似測一下。

萬千匯 發表于 2016-4-6 02:01:35

磨削是微刃切削，不是說整個面同時在切削，所以你要是用整個面積乘以鋼材的抗剪強度的話，那是非常大的一個力。磨削時每一個瞬間都只有一小部分的面積在切削鋼件，所以實際的磨削力會小很多。

初涉池中 發表于 2016-4-5 12:11:54

萬千匯發表于 2016-4-4 10:01
這個磨削力，按摩擦力考慮如何，和動摩擦的情況比較相似。

大俠能否詳解

萬千匯 發表于 2016-4-4 10:01:06

這個磨削力，按摩擦力考慮如何，和動摩擦的情況比較相似。

初涉池中 發表于 2016-4-2 15:19:07

咳，看來這個問題比較偏，都沒人理會！
