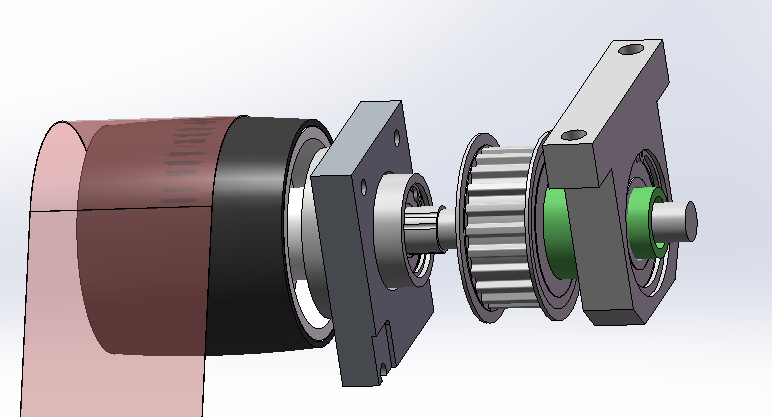

正文摘要:如圖，前面的黑色輪安裝在一個立板上，立板和輪要旋轉（帶動一條砂帶）的同時前后軸向擺動，擺動距離20mm，1s一次。旋轉的部分由一臺Y80M-4的電機驅動電機固定安裝不隨動，沒有減速，求助怎么傳動到砂帶輪上。 之 ... |
|
本帖最后由 害怕伏櫪 于 2016-4-13 17:18 編輯 傳動當然還是用滾珠花鍵好，不過是做好防護的問題而已。 防護的具體結構用風琴式防護罩就行。 用“風琴式防護罩'為關鍵詞，網上搜一搜，找到生產廠商網頁，看看有沒有樣本，選個合適的。 附一張剛從淘寶網找來的圖片。
|
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 小人Mτ
| + 1 | 熱心助人，專業精湛! |
fangyunsheng 發表于 2016-4-13 13:26 前后擺動是整個砂帶機構整體沿著砂帶軸的軸向前后擺動，為了打磨的更好。 張緊輪在下面，這個機構有點大就只截圖了一部分，張緊輪跟著擺動。 |
|
本帖最后由 fangyunsheng 于 2016-4-13 13:38 編輯 手抖，按了兩次發送，另外還有個錯字。 只擔心砂帶容易掉下來，不過行程比較短，帶輪貌似又比較寬，也可能不會產生這個問題。 如果容易掉，試試能不能在接觸輪附近設計跟隨驅動輪一起運動的帶擋邊的惰輪吧（這個結構好像很不好加）。 如果是高速，滑動間隙過大擔心會產生抖動。 另外，驅動輪作為接觸輪，那么張緊輪在什么位置？是不是也跟隨驅動輪前后往復運動（你說“前后擺動”，就不容易理解了），如果是感覺會增加掉帶的可能性。 |
| 只擔心砂帶容易掉下來。 如果容易掉，在接觸輪附件設計帶擋邊的惰輪吧。 |
|
樓主找找看單張印刷機內的串墨輥還是勻墨輥的內部結構。轉動的同時左右串動的吧。 不好找的話，查查看直升機旋翼槳轂下面的那圈圈的東西。 |
|
傳上一個示意簡圖，表明了基本原理，具體結構和相關參數可自己根據實際情況確定。 1.齒輪減速可一級也可兩級，傳動比可根據沙帶輥的軸向擺動速度而定。 2.沙帶輥在軸上滑動的兩端口可用尼龍件密封下，減少細銷的侵入。 3.各滑動處應多加潤滑油,減小摩擦和磨損。
此圖為拋磚引玉，以期更好的方案提出。 |
