轉盤限位求各位大神幫忙

查看數: 7591 | 評論數: 16 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

追風飄飄

發布時間: 2016-5-12 14:03

正文摘要:

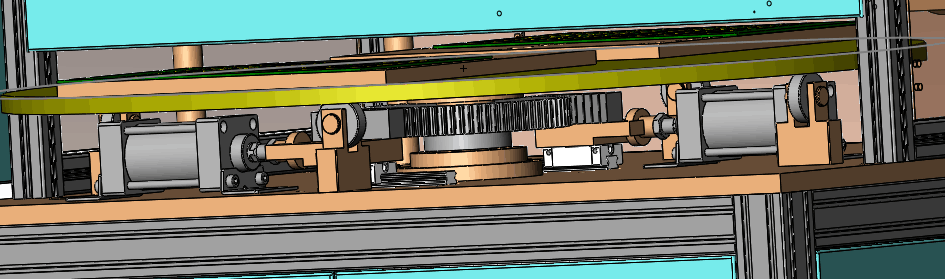

如圖，氣缸帶動齒條做直線運動，齒條帶動齒輪旋轉，從而帶動上面的圓盤轉動（黃色部分是圓盤）圓盤有兩個工位，即旋轉180°要停，我怎么限位，讓圓盤剛好旋轉180°，大神都幫忙看看唄 ...

回復

小弟波仔 發表于 2016-5-17 16:16:05

直接用旋轉氣缸

___華 發表于 2016-5-12 19:47:10

直接買一個啊，電機帶動的，角度0-360度的都有，類似減速機的外形

塵揚天涯 發表于 2016-5-12 19:02:24

要求不高的，直接齒條上用死擋加緩沖吧，算好180度位置對應的齒條的位置

追風飄飄 發表于 2016-5-12 17:08:48

一展刀鋒發表于 2016-5-12 15:43
不知道你的圓盤尺寸，以上的大俠們說的都可以

兩工位分割器，估計7千吧，關鍵精度好，平面度也主要看圓 ...

固定限位塊是限位齒條嗎？還是限位圓盤

點評

一展刀鋒

齒條發表于 2016-5-13 08:00

Lixinwu 發表于 2016-5-12 16:02:41

我這是四等分分度的,你按照同樣原理按兩等分參考設計.


00-60-000.pdf

41.39 KB, 下載次數: 1, 下載積分: 威望 -10 點

一展刀鋒 發表于 2016-5-12 15:43:39

不知道你的圓盤尺寸，以上的大俠們說的都可以

兩工位分割器，估計7千吧，關鍵精度好，平面度也主要看圓盤大板本身
旋轉缸，結構精簡了，自身定位更加準，畢竟齒輪配合有背隙

你那個做下來安裝調試也行，算成本較低的方案，但是時間上的成本會增加，而且大樹葉子說了，你那幾個軸承很難保證平面度，還有兩個氣缸不同步

回答問題本身，因為只是反復180°，要么下面加固定擋塊，要么外面氣缸帶一個V型嵌入圓盤定位。

前景錢 發表于 2016-5-12 15:37:52

裝一個限位擋塊就可以吧

追風飄飄 發表于 2016-5-12 14:56:21

大樹葉子發表于 2016-5-12 14:52
你看看可不可以在齒條的兩個終端各加一個帶限位的油壓緩沖器。
另外說2個題外話：1.兩個氣缸推動轉盤轉動 ...

這樣的話你是限制齒條的位置，來限制轉盤旋轉角度，我開始也是這么想，但是老板意思是直接限制圓盤

點評

大樹葉子

樓主，建議還是直接買一個旋轉氣缸吧，設計簡單，自帶限位的，而且還很準。成本比你現在貴不了多少：可以去掉2個氣缸+2根齒條+1個齒輪+額外的機加工件。發表于 2016-5-12 15:00

追風飄飄 發表于 2016-5-12 14:53:43

老范FXD 發表于 2016-5-12 14:35
你直接買帶行程調節的氣缸，

好辦法
