求解氣動手爪應該如何與機械臂連接

查看數: 3464 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-5-14 22:00

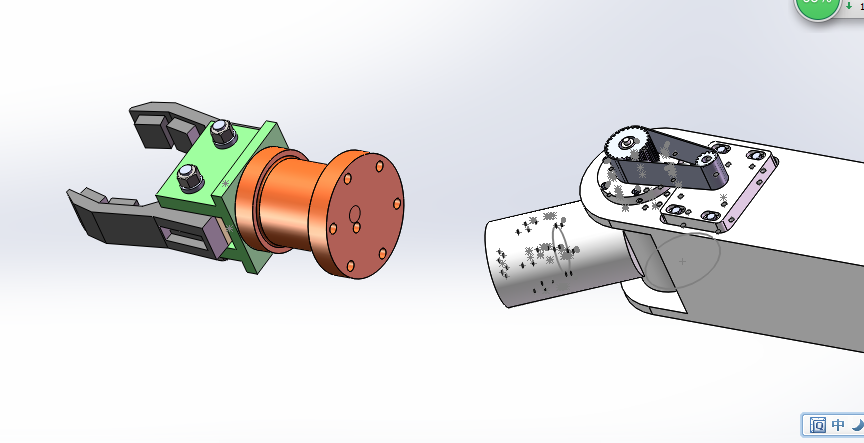

求解各位前輩，如圖。左邊是設計的氣動機械爪，紅色的是液壓缸，右邊是我機械臂的腕部，現在想把末端的諧波減速器輸出端和氣動機械爪連接起來，請問有什么好的方法？另外，氣動機械爪底部有一個進氣孔， ...

回復

小弟波仔 發表于 2016-5-26 17:09:49

木bearlyj 發表于 2016-5-15 08:58:26

參照電機與諧波連接的過渡法蘭，法蘭開過氣孔，通氣管或加膠墊機械壓合也行。

1115432780 發表于 2016-5-15 08:33:12

氣管部分可以做一個機械式的通氣腔，環形槽，固定側通氣，旋轉側因為有環形槽，便始終有氣體通路了

冷月梧桐 發表于 2016-5-15 00:09:14

添加過度法蘭盤就好了
