組合機床階梯鉆用得多，可以同時鉆孔倒角，因此導向部分比鉆孔直徑大

趙冬 發表于 2016-5-18 14:09
3 \. F4 l2 |' ~. j# {6 H8 i那麻煩您再幫我看一下12樓的三張圖片，第一張圖片說5軸要加工的底孔直徑是8點幾的，第二張圖片說刀具導向 ...

& B* w; d) x% a. e謝謝前輩了。

害怕伏櫪 發表于 2016-5-18 13:31
1、你說的尺寸是不是12G7？如果是，有了這個G7，尺寸應該是軸還是孔的？
  i0 P- {+ x2 d+ y" `2、同一本書的同一章節，同一文字 ...

# c! Q6 p1 U" d' ^那麻煩您再幫我看一下12樓的三張圖片，第一張圖片說5軸要加工的底孔直徑是8點幾的，第二張圖片說刀具導向部分直徑是12，按照您在前面告訴我的結論（鉆床，直接用麻花鉆導向，導向部分直徑的名義尺寸當然和鉆孔直徑一樣，但其實際尺寸要略大，具體大多少用尺寸公差控制。譬如你例圖中就用了G7），我不理解這一部分。

1、你說的尺寸是不是12G7？如果是，有了這個G7，尺寸應該是軸還是孔的？
; x* v  Y* s) ]9 T1 \2、同一本書的同一章節，同一文字代號，有可能是兩個意思嗎？

好好干機械 發表于 2016-5-18 10:18
* l* V- `: F0 x; \% y! s4 F看著就是 鉆模板和鉆套啊

對的，我就是有個名詞，刀具導向部分尺寸是什么意思。我不懂
, c5 n- \* r; b: g

就是鉆套
& j4 V  [! t+ Q& L. a6 w8 j你查機械工藝手冊
% b: v% Z5 H  v( H$ q- V上面有標準的

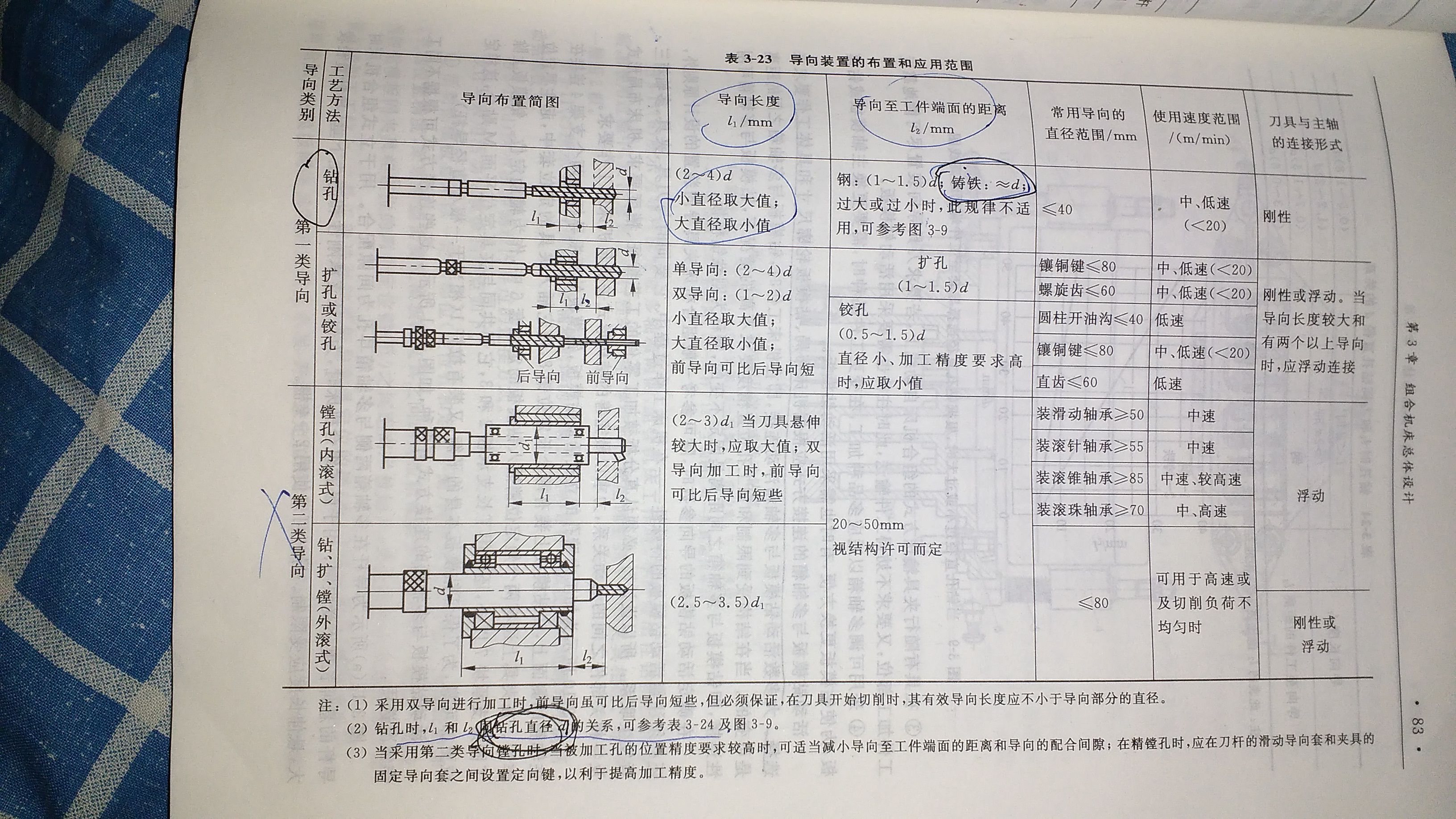

那個“l(fā)”是導向部分的長度！不是“直徑”！！！看書要仔細！！！！！
