10mm行程，用什么來控制最快最經濟？

查看數: 30233 | 評論數: 73 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-6-1 14:08

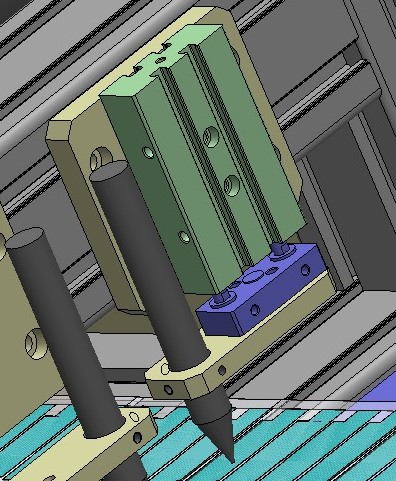

最近接觸到一個方案，其中一個部分是用記號筆給不良品做個標記；原打算用氣缸控制，但速度太慢；后來咨詢了一些電磁鐵，速度也達不到要求；現請教各位大俠相關參數：行程10mm，伸出時間0.1S,返回時間0.05S；前端連 ...

回復

管理團隊 發表于 2023-12-5 13:20:28

公眾號留言選取

lgh999111 發表于 2022-1-11 09:30:53

用噴槍

lmjs 發表于 2022-1-11 08:45:26

本帖最后由 lmjs 于 2022-1-11 09:02 編輯

“推拉式電動電磁推桿”
這個也許是最經濟的選項，速度需要跟商家確認一下。某寶搜一下即可。

如果需要更高精度的方案，可以考慮 “42直線絲桿步進電機”

選擇導程14mm的，樓主需要的速度是200mm/s.，200/14*60=857轉/分鐘，對于步進電機來講，可以滿足要求。

魔鐵 發表于 2022-1-10 17:05:38

只做標記，是否可以參考下噴碼機原理。

機甲金龍 發表于 2019-12-20 15:36:25

如果標記樣式沒要求，用激光筆可以不？電控信號已有就發射，無就關閉。

Samsun1234 發表于 2019-12-13 19:22:00

學到了

志超ai 發表于 2019-12-13 09:18:58

個人覺得用氣動滿足不了這個要求，plc的時長算了嗎，建議換個思路

wx_c57kw5nu 發表于 2019-12-13 08:59:32

feng168 發表于 2016-6-1 14:28
伺服電機直驅凸輪偏心輪；你又會說價格太高

這個辦法好！

時尚農夫 發表于 2019-12-12 20:38:17

看圖片，下面的產品是片狀的，尖銳的頂針非常類似于模切機的排廢機構。。。。不知產品是否是周期性的。周期性的建議更換一個設計思路，圓切機速度可以做到滿足時間要求

sunbin00 發表于 2019-12-12 17:18:37

上凸輪
