發布時間: 2016-7-20 17:38

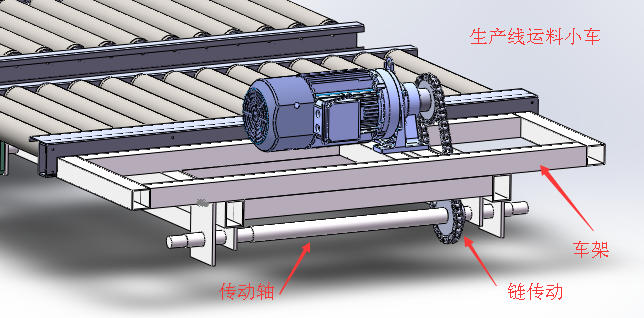

正文摘要:如下圖： 生產線用的運料小車，貨物和車估計2500kg，只做直線往復運動。鏈輪帶動傳動軸。傳動軸兩端要安裝車輪，肯定是用軸承支撐轉動啦。那么問題來了，此處的軸承結構究竟怎么設計呢？小弟百思不得其解！ ... |
| 參考行車就行了 |
黃周師 發表于 2016-7-22 22:02 這個猛。這個是帶輪傳動嗎？不會打滑嗎？ |
| 跟我們做的差不多，我們就用的UCP鑄鐵的軸承，我們均質爐里用的，載重大概5頓左右 |
| 最好把安裝軸的兩塊鈑金，換成加工件，并且把軸承換成深溝球，主動軸用4個，從動軸用4個，強度就會好點 |
| 用導軌做往返運動會更可靠 |
|
本帖最后由 哥是個傳說 于 2016-7-21 16:03 編輯 算個毛線，輪子承1 t，就用個20t的軸承，挨鏈條的用40t的就ok，帶密封的最好，保證用個三五年不會壞. 軸要粗點，中間壓2t的彎曲小于0.5mm適合 |
| 先計算用多大直徑的軸，再來配軸承，如果軸承太小，可以多加幾組。 |
| @寂靜天花板 @eddyzhang @祥云飛魚 各位大神教導的是 |
鑫森淼炎垚 發表于 2016-7-21 08:29 謝謝。受教了。 |
