一個關于動密封的機構

查看數: 5397 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

沒有這個人

發布時間: 2016-7-29 13:36

正文摘要:

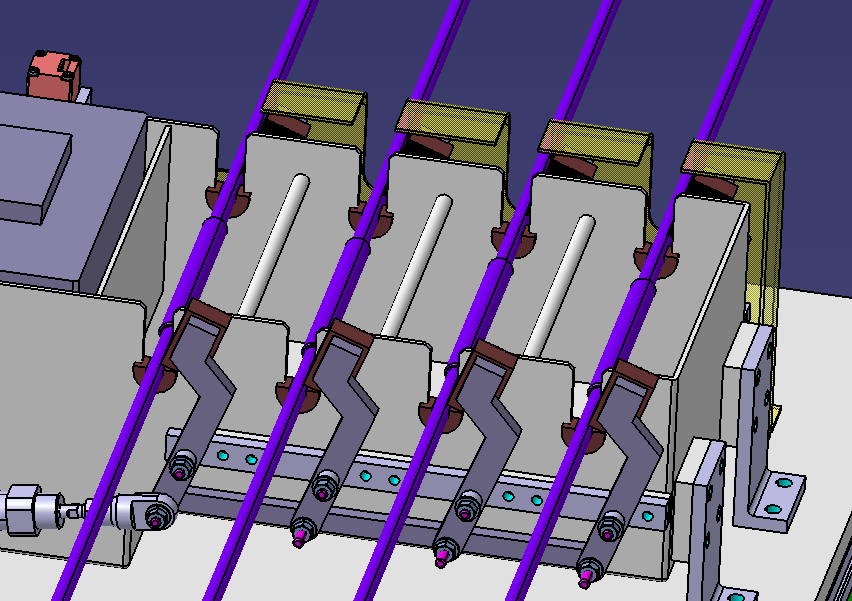

問題：一個水槽兩邊有U型凹槽，將管件放進凹槽里，然后水槽水位上升，請問怎么做到凹槽不漏水并且穩定性好？我的辦法是如圖：定做半圓形橡膠圈卡在凹槽里不動，管件就擺放在半圓形橡膠 ...

回復

0377zjp 發表于 2016-10-22 11:48:20

樓主可以做成上下兩個箱殼，結合面法蘭加密封墊，管子中心穿過密封面，上箱上下不焊板，下箱下焊板

kongping 發表于 2016-10-21 09:35:10

本帖最后由 kongping 于 2016-10-21 09:37 編輯

我看紫色的管子有粗管和細管，試壓是否只是測試粗管的密封耐壓性？試壓完后粗細管是否可以拆開？

陳李 發表于 2016-10-21 09:02:14

你這結構太麻煩，工作原理不知道

0377zjp 發表于 2016-10-20 17:15:02

管子有多長？如果不長的話完全侵入水中是可行的

沒有這個人 發表于 2016-7-29 17:52:33

回復 5" ,6": 管件放進槽里之后是不動的。放進槽里之后水位上升，管件內部通氣做高壓測試（水位上升的目的是要觀察有沒有氣泡漏氣），測試好之后是要抽水的，抽好水了再把管件拿開。

指示234 發表于 2016-7-29 16:47:36

桿件拿開前，把水抽掉一部分怎么樣

防彈蝸牛 發表于 2016-7-29 16:37:54

桿件要不要動?
如果桿件不動的話可以考慮充氣密封

老牛MM 發表于 2016-7-29 16:28:58

夠嗆

必須有個正壓力

沒有這個人 發表于 2016-7-29 16:11:58

桿子很長的不能穿過去，用螺絲人工鎖緊嗎？（那不行太慢了），U密封件不分開怎么做呀？

xueqingchao 發表于 2016-7-29 15:52:32

你的方案可以,我認為太麻煩; 也不了解具體工況,我的看法是:

不知道是不是那桿拆裝的頻率比較高,如果不是你的設計的看上去太麻煩了!為了防水氣缸都用上了,

問一下,一定要開U型形槽嗎,圓形可以嗎,桿子穿過去;

如果是我做,可以會用定做U形密封件,卡在那個位置,外側加固定板壓住U形密封件,用螺絲鎖緊;如果用氣缸我會把氣缸放在桿子下面垂直方向頂U形密封件,并用不會把U密封件分開設計,
