機械社區»論壇 › 設計/自動化/電氣/液壓 › 電氣工程 › SMC繼電器在使用中出現漏氣現象

SMC繼電器在使用中出現漏氣現象

查看數: 6785 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

天使不_ZfV88

發布時間: 2016-8-1 09:40

正文摘要:

( ]# @% A) I4 e3 S) \: n+ ?8 G$ X8 ]$ @ 8 g4 D8 C5 N: ?* Z; y& A 公司做了一個自動檢測的設備,這個部位是從傳送帶吸附零件到里面檢測的吸盤,使用的是SMC的電磁閥,如今大概一天左 ...

回復

祥bryant 發表于 2016-8-9 09:08:31

是氣接頭吧

天使不_ZfV88 發表于 2016-8-1 15:27:11

ahway 發表于 2016-8-1 13:19+ x- w# \3 n; H
模塊掉落那就是電磁閥的問題，閥門內部有雜質漏氣或者管路漏氣。現場用的應該是兩位五通單電控電磁閥吧？ ...

同時使用的有五個電磁閥，只有一個出現這種情況，應該可以排除氣體內有雜質的情況吧

天使不_ZfV88 發表于 2016-8-1 15:22:57

ahway 發表于 2016-8-1 13:19
' T* {, S) H% ?模塊掉落那就是電磁閥的問題，閥門內部有雜質漏氣或者管路漏氣?，F(xiàn)場用的應該是兩位五通單電控電磁閥吧？ ...

確實是兩位五通的電磁閥，現在我想先檢查管路是否漏氣，該如何檢查呢？閥門內部有雜質又該如何檢查，請指教

點評

ahway

抹肥皂水發表于 2016-8-10 12:51

ahway 發表于 2016-8-1 13:19:44

天使不_ZfV88 發表于 2016-8-1 13:09* ^9 s1 j) k# D" x- T3 b

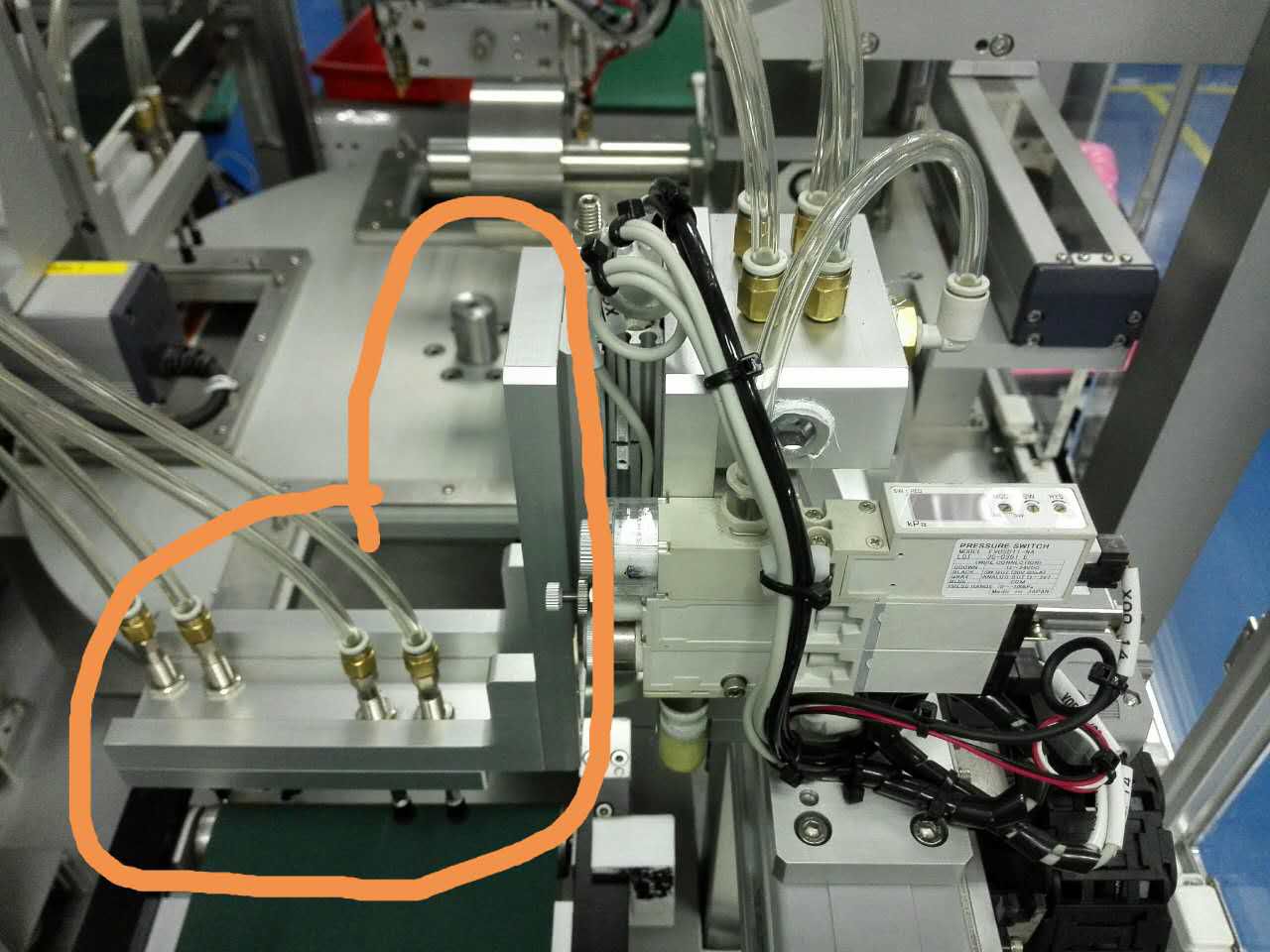

不是吸附不住產品,是運行一段時間后,整個機械手模塊掉落,圖中圈出的那個模塊

模塊掉落那就是電磁閥的問題，閥門內部有雜質漏氣或者管路漏氣。現場用的應該是兩位五通單電控電磁閥吧？試試三位五通（中央封閉）或者雙電控兩位五通。

天使不_ZfV88 發表于 2016-8-1 13:09:04

ahway 發表于 2016-8-1 12:419 x" t9 h! h+ Z# }6 \: C2 m
1. 真空發生器一出四控制，如果流量足夠，請確認管路、接頭泄漏問題；
$ G; c, Q+ p6 q( F# c$ `2. 真空系統工作時，由于系統壓力會 ...

不是吸附不住產品,是運行一段時間后,整個機械手模塊掉落,圖中圈出的那個模塊

ahway 發表于 2016-8-1 12:41:36

1. 真空發生器一出四控制，如果流量足夠，請確認管路、接頭泄漏問題；
2. 真空系統工作時，由于系統壓力會波動，SMC發生器耗氣量本身較大，壓力波動時真空度會有變化，需要注意；
3. 圖中黑色NBR材質吸盤，請確認是否材質已經變硬，無法保證密封抓取。

forbetter 發表于 2016-8-1 11:19:36

知道，自行車補胎怎么檢查漏氣不？

提示肥皂水！！

天使不_ZfV88 發表于 2016-8-1 10:54:15

liuyong453 發表于 2016-8-1 10:17
* K+ z5 I& F2 ^# {( Z5 C: S# n/ d電磁閥內漏吧還是氣接頭沒接好吧

可能是這兩個原因,只是我也不確定,如何檢查處到底是哪里漏氣,不是吸不住工件,是那個機械手往下掉....

求知—求真 發表于 2016-8-1 10:51:57

一天左右？掉下來？啥意思？
是吸附一天之后掉下來？還是一天之后完全吸不住了？啥意思
