齒輪齒條扭矩計算問題

查看數: 14499 | 評論數: 15 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

jiang1211

發布時間: 2016-8-4 13:44

正文摘要:

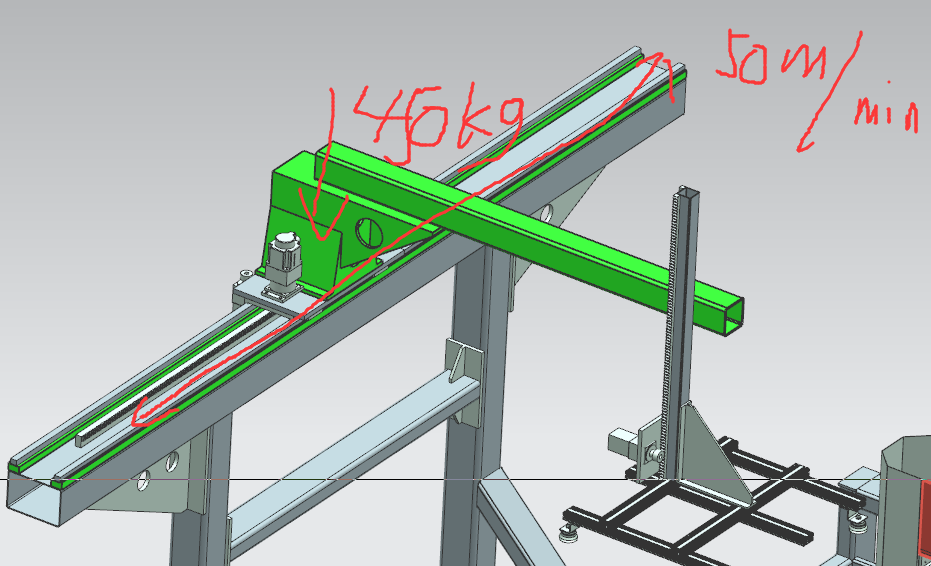

x方向重力450kg，要求行駛速度50m/min，齒條傳動，齒輪模數m=3，齒數Z=25，求減速機啟動時候的最大扭矩，電機初步選用850W，額定扭矩5.39，瞬時轉矩13.8，額定轉速1500rpm，減速機未定， ...

回復

juliana_wang 發表于 2019-7-2 11:25:31

謝謝分享

759846689 發表于 2018-11-23 20:32:02

學習學習！！！！！！！！！！

woaosi 發表于 2018-6-13 08:36:55

看看能步能看到詳細的內容

原味 發表于 2018-5-15 09:39:42

看不到？

zf8728 發表于 2016-8-5 11:39:21

jiang1211 發表于 2016-8-4 20:45
這么算下來扭矩好小呀，推力f=T/r，半徑r=3x25/2=0.0375m,f=18.1/0.0375=482.67N,可以這么算嗎？

18.1 ...

要算校核扭矩是否滿足啟動需求，首先要知道加速度，舉個例子，機構要求在1S內達到50m/min的直線速度，則有a=v/t=50/（60*1）=0.83m/s2，所需推力F=ma=450*0.83=373.5N，現有推力如你所算是482.67N，乘以1.2~1.3的安全系數也是滿足的，實際選型計算時電機、減速器、齒輪齒條的參數是互相匹配的，需要反復計算校核，以達最優的設計目標。

forbetter 發表于 2016-8-5 10:20:39

你準備選用什么電機？想用什么控制方式？行程是只要求起停，還是隨時起停？

dfy99 發表于 2016-8-5 10:20:19

jiang1211 發表于 2016-8-4 20:45
這么算下來扭矩好小呀，推力f=T/r，半徑r=3x25/2=0.0375m,f=18.1/0.0375=482.67N,可以這么算嗎？

18.1 ...

瞬時扭矩按加速度T=J*β。或者折算一下按牽引力F>mA。
我分享過一本書是關于如何計算的http://www.whclglass.com.cn/thread-466885-1-1.html

jiang1211 發表于 2016-8-4 20:45:05: 提示: 作者被禁止或刪除內容自動屏蔽

jiang1211 發表于 2016-8-4 20:32:11: 提示: 作者被禁止或刪除內容自動屏蔽
