輕軌驅動輪跟從動輪設計方案

查看數: 7865 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-8-6 15:40

各位大神，小弟初涉設計行業，有個問題想請各位大神指點！我想設計一款機器，行走在輕軌上面的，現在自己有設計了一個方案，但是總覺得不好用，經常會打滑，而且走起來不怎么順，對軌道 ...

回復

muyangtu001 發表于 2017-2-14 14:08:54

這是幾號輕軌啊，看不住來尺寸。也不知道載重如何。

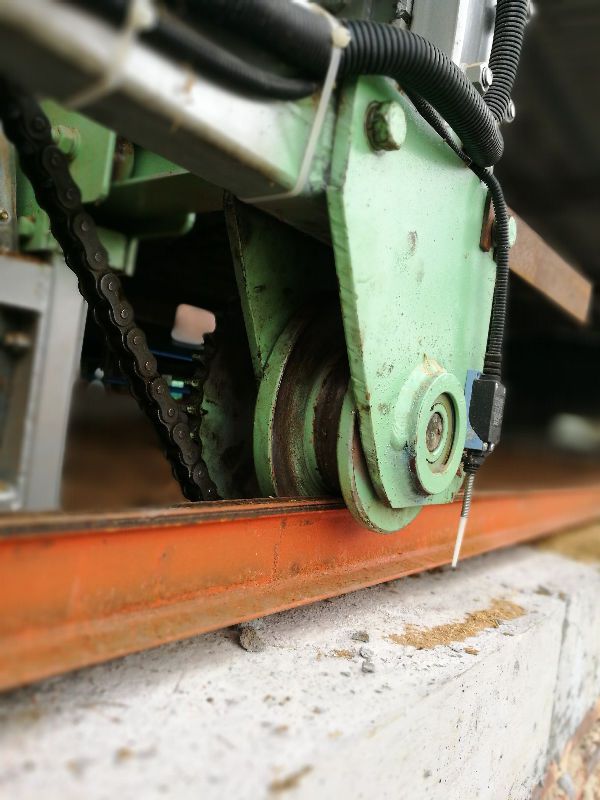

做過RGV，載重2噸的。用的9#輕軌，輪邊要有導向的，用的是螺栓軸承。如下圖：

車輪是45#鋼，外面用聚氨酯包膠。增大摩擦力，也有一定減震作用。

wx_T2ok5uz4 發表于 2017-2-9 13:59:19

wx_T2ok5uz4 發表于 2017-2-9 13:58
* y. H1 C6 I, B* N- w _; q$ c大哥！能否加下我扣扣，請教你幾個問題？

123259372

wx_T2ok5uz4 發表于 2017-2-9 13:58:44

淡然發表于 2016-8-7 00:30
) i# |) f+ B6 n" o! e [兩個電機帶動，同步性不好，所以行走起來不是很順。如果機器中間沒有障礙的話，考慮上圖的傳動方 ...

大哥！能否加下我扣扣，請教你幾個問題？

wx_T2ok5uz4 發表于 2017-2-9 13:31:37

淡然發表于 2016-8-7 00:38# Z0 U2 F2 \9 M3 {6 Y
齒輪齒條傳動。

跨度太大，不能做到兩邊同步！

成歌2047 發表于 2016-8-7 10:39:46

輪子側面可否加導向輪，引導導軌在輪子中間位置，不碰到側面，因為碰到側面就加大摩擦，以致打滑。

老腰 發表于 2016-8-7 10:01:57

想辦法做到同步。

李簡 發表于 2016-8-7 09:38:44

我只能告訴你摩擦帶動的東西必然會打滑，高速的時候打滑比較少，低速的時候打滑比較多，尤其是啟動的時候。就是我們俗稱的丟轉

淡然 發表于 2016-8-7 00:38:15

淡然發表于 2016-8-7 00:308 z3 j' @! c/ P8 r8 t
兩個電機帶動，同步性不好，所以行走起來不是很順。如果機器中間沒有障礙的話，考慮上圖的傳動方 ...

齒輪齒條傳動。

淡然 發表于 2016-8-7 00:30:38

兩個電機帶動，同步性不好，所以行走起來不是很順。如果機器中間沒有障礙的話，考慮上圖的傳動方式。還可以參照行車的傳動方式。
