發布時間: 2016-8-10 12:37

各位大俠，我們進行非標設計時，或多或少會涉及到上料、下料、整形等工藝要求，除了應用氣動夾子外，但有些材料是不允許夾變形或夾爆的情形，這就要求進行夾子的設計。我建議在不涉密的前提下，貢獻出自己所用過的或 ...

回復

Michael0576 發表于 2018-8-25 14:20:07

好資料

大內_高手 發表于 2016-9-13 19:35:51

包裝機上的扭結夾子類似樓主的這個夾子！！
但是樓主的更好！有STOP塊!!~
果斷需要好好向樓主學習！

見龍在田llc 發表于 2016-9-7 17:34:00

感謝樓主無私分享

在孤獨中飄逸 發表于 2016-9-7 17:11:08

老腰發表于 2016-9-7 14:52
您是要夾住磁鐵往上移動還是夾住磁鐵不動？不是很明白您的意思。

夾住磁鐵，網上移動

sxd1234567890 發表于 2016-9-7 16:26:24

不錯的東西

老腰 發表于 2016-9-7 14:52:15

在孤獨中飄逸發表于 2016-9-7 14:25
這個是我們現在用的拉力計和夾具，夾具是買的時候配備的，導磁的。有么有更好的可以推薦呀？
可以多 ...

您是要夾住磁鐵往上移動還是夾住磁鐵不動？不是很明白您的意思。

在孤獨中飄逸 發表于 2016-9-7 14:25:05

本帖最后由在孤獨中飄逸于 2016-9-7 14:33 編輯

老腰發表于 2016-9-2 16:36
不能導磁的要求好辦，可以用不銹鋼、有色金屬類材料；適應方的和圓的的外形，夾子開口小于90度是可以夾的 ...

這個是我們現在用的拉力計和夾具，夾具是買的時候配備的，導磁的。有么有更好的可以推薦呀？
可以多幾個夾具也可以，可以10mm以內一個夾具，10~40mm一個夾具，40~100mm一個夾具。

我們的產品多數是光滑的，可以不考慮太薄的，只考慮厚度5mm以上的吧！


電動式拉力計


夾具


磁鐵產品

您是要夾住磁鐵往上移動還是夾住磁鐵不動？不是很明白您的意思。詳情回復發表于 2016-9-7 14:52

老腰 發表于 2016-9-2 16:36:30

在孤獨中飄逸發表于 2016-9-2 09:15
正在愁，怎么做一個萬能夾頭，我需要夾住產品垂直往上移動，求大神賜教。我的產品有磁性，所以要求不能導磁 ...

不能導磁的要求好辦，可以用不銹鋼、有色金屬類材料；適應方的和圓的的外形，夾子開口小于90度是可以夾的；但是，外形尺寸變化太大是個大問題。

781536110 發表于 2016-9-2 09:46:34

老腰發表于 2016-8-10 12:45

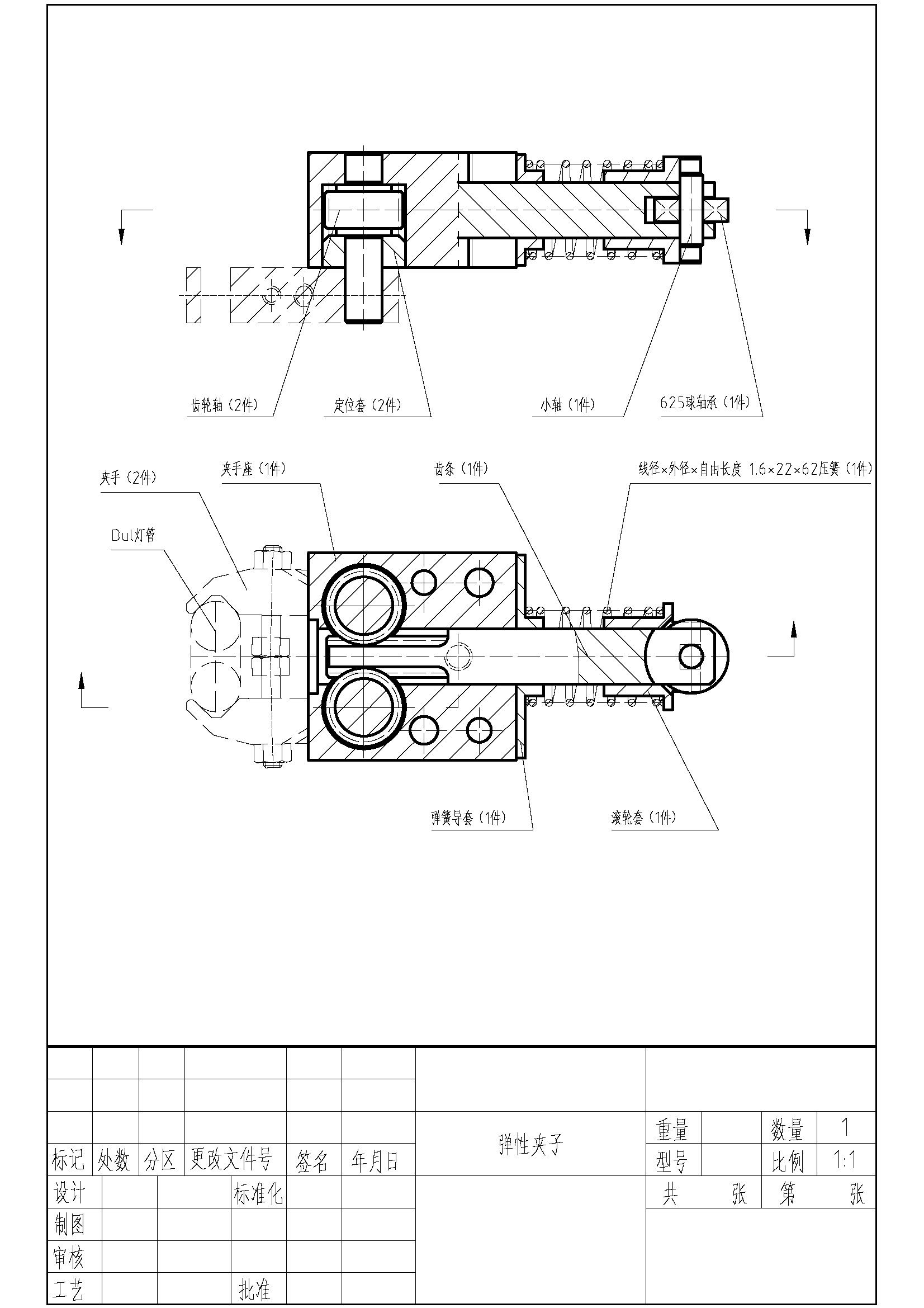

照片中是由推桿推動滑塊前行限位及夾子外張的結構，推桿推動大滑塊前行一段距離后，由螺釘限位，大滑塊止住 ...

不錯
