這個東西簡單，主要是橡膠材料要耐疲勞老化性好就OK，開套模，就可以做這個

學習了

路過，我們一款產品三坐標檢測，產品底部有一個直徑4mm，深度5mm的孔，無法一次定位檢測，想把孔延伸出來檢測，有沒有好的定心方式

內漲及外夾夾具 發表于 2016-8-25 08:35
全分離結構。

膠與鋼體連接方式很重要，開口的膠應該是相互連接的，并與鋼體有咬合位，在鋼體中間應該還有孔，使開口位置相連，這樣可以保證膠體的整體型，只要膠的配方做好，使用壽命應該可以的

路過

內漲及外夾夾具 發表于 2016-8-25 08:33
這種漲套是德國人獨特技術，德國也沒幾家的。國內包括我們家也是走兼容路線，一方面可以使用自己生產的漲 ...

謝謝大俠詳細解答，我們這工裝廠也是這么說，由于機械手定位精度的原因，漲套的形變范圍要大一點才能滿足。

謝謝大俠詳細解答，這邊工裝廠也是這么說，機械手由于定位精度的原因，漲套的形變范圍要大一些才能滿足。

應該是加工好后剖開，再通過模具定位灌膠，中間的膠只是連接作用，實際精度在套加工時的精度和心軸的精度

全分離結構。

luxiang821 發表于 2016-8-24 16:47
看來大俠是內行啊，您說的工裝公司不會這么巧和我說的是一家吧?，F在問題解決了，排除工裝的原因。

這種漲套是德國人獨特技術，德國也沒幾家的。國內包括我們家也是走兼容路線，一方面可以使用自己生產的漲套，一方面兼容德國漲套，這樣在必要的時候用德國漲套。
目前也就自動上下料中，對漲緊范圍有要求我們才使用德國的。
我們自己也做這種全分離的，但是壽命預計也就一年。

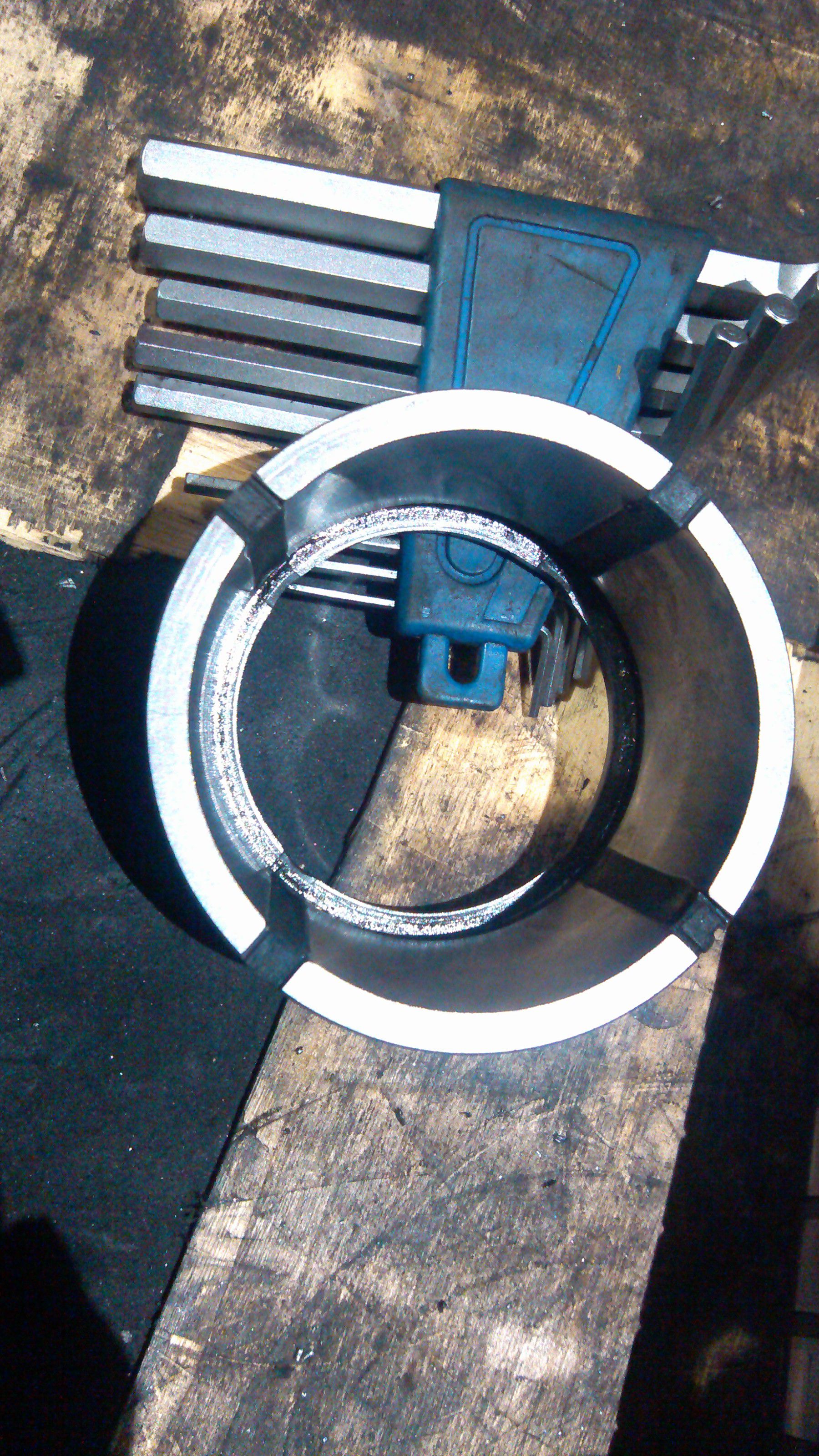

全分離的解刨圖就像第一張圖片。
第二張是我們自制的這種類型夾具。漲套也是自己做得。
第三張是我們自制的不是全分離的漲套類型，內經117的。

國內的只能是走區別化路線，價格低，還得保證根據產品定制化絕對成功。實際上做的是加工方案和服務。
