圖示機構為何這樣設計

查看數: 12342 | 評論數: 47 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-8-30 20:22

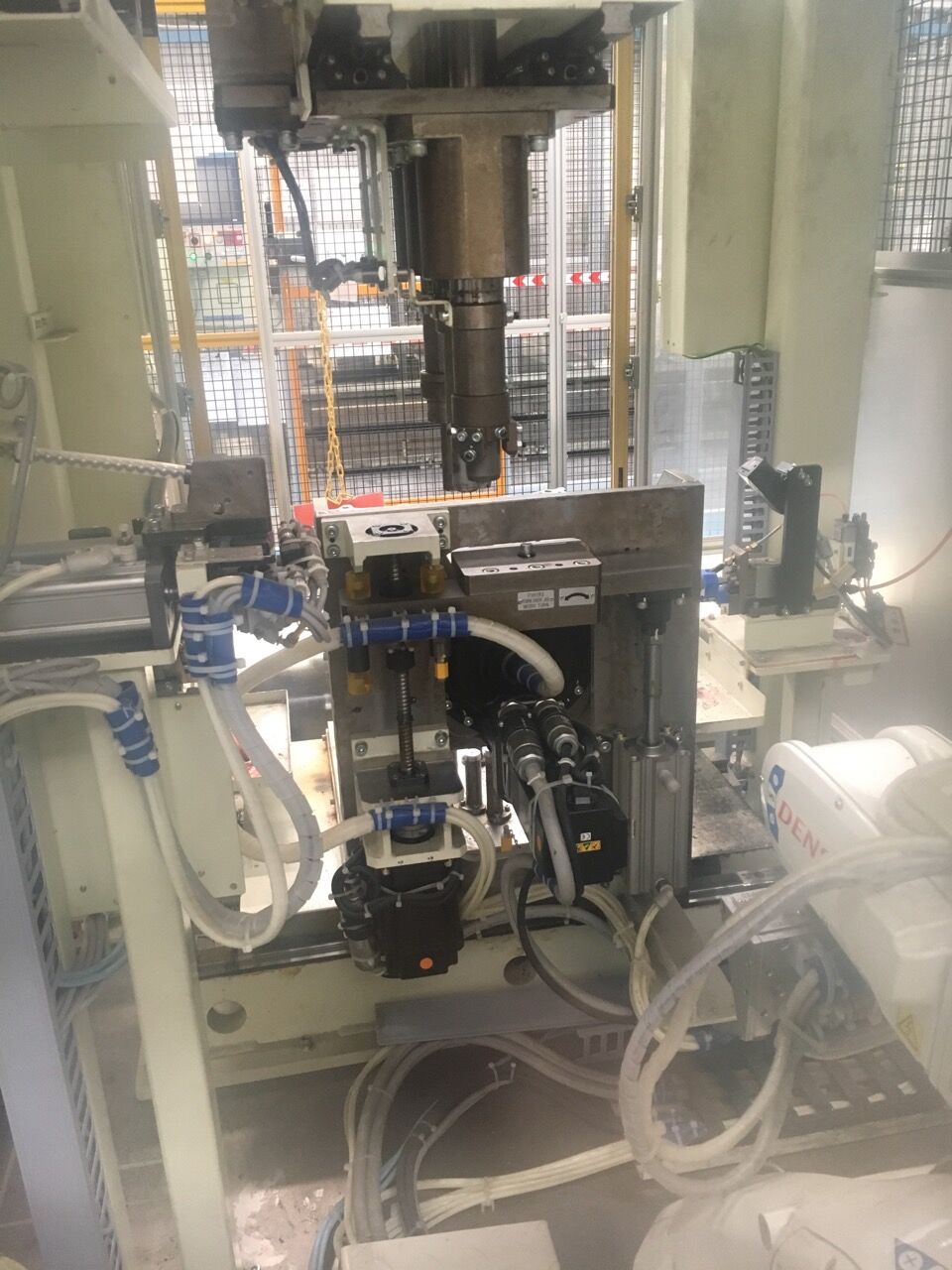

參觀客戶廠的時候看到一臺設備里面的一個升降機構，如圖，左邊是一個電機帶絲桿，右邊有一個氣缸，兩個一起動作帶動一個平臺上升下降。想知道上升下降時候氣缸都起到什么作用呢？如何解決同步性的問題？ ...

回復

曲柄滑塊機構 發表于 2016-10-25 16:17:03

oldpipe 發表于 2016-8-30 21:14
那個氣缸叫平衡缸，作用有兩方面，1、平衡重力，升降加減速時重力的作用效果不一致，電機控制比較復雜。由 ...

正解

一米陽光zct 發表于 2016-10-23 15:44:44

氣缸的作用如彈簧。

fjydpf 發表于 2016-9-7 15:16:06

學習中~~~~

cangzhoumj 發表于 2016-9-7 11:05:45

多幾個角度號樓

0377zjp 發表于 2016-9-7 10:49:43

tjhongtian 發表于 2016-8-31 09:05
1：氣缸下面的氣管是否是接入到氣罐中？
2：氣罐后面是否是有一個減壓閥？
3：是否有氣壓檢測的傳感器？ ...

不過滑動絲杠都具能自鎖，何來掉電滑臺下落之說

滾動絲杠一般都不具備自鎖功能的，只有梯形絲杠可以自鎖發表于 2016-9-7 11:16

0377zjp 發表于 2016-9-7 09:41:38

tjhongtian 發表于 2016-8-31 09:05
1：氣缸下面的氣管是否是接入到氣罐中？
2：氣罐后面是否是有一個減壓閥？
3：是否有氣壓檢測的傳感器？ ...

看啦這麼多回帖，只有層主是高人啊

額？是同行吧，這幾條都是我做過設備用過的解決辦法。發表于 2016-9-7 09:50

0377zjp 發表于 2016-9-7 09:29:43

我以為配氣缸是為啦平衡兩邊受力，使絲杠出力平穩，氣缸的壓力便于控制，氣缸的壓力預設為負重的一半，那么絲杠端也為一半；
配絲杠是為啦降低成本；所以兼顧到功能和成本該機構使用絲杠和氣缸的搭配使用。

0377zjp 發表于 2016-9-7 09:09:42

火車司機1667 發表于 2016-8-30 20:39
確定是一起動作的，有個小細節，那個氣缸只配了一條氣管的。

氣缸有壓縮機或者氣源沒？

漁翁1969 發表于 2016-9-1 23:27:04

控制速度和高度，氣缸起助力作用。
