SMC的ZX系列真空發生器組件的電氣

查看數: 4020 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

andyany

發布時間: 2016-9-1 11:43

正文摘要:

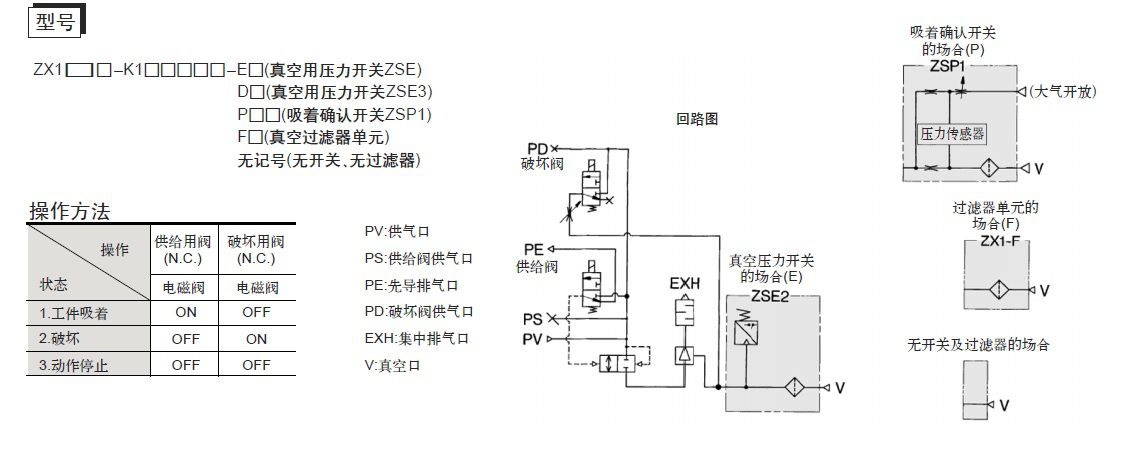

SMC的ZX系列真空發生器組件適合抓取小工件，其氣路圖如下。5 H- d0 W9 h: K- W5 W / F- ^5 J, y% W0 o A 7 T; p4 l" i" c " }" T% F- [' [8 x8 L謝謝！ + Y( U7 y! |8 i5 e) Z3 r$ v& U& @: ]2 h+ @3 ...

回復

酷酷數碼 發表于 2016-9-9 07:23:39

ahway 發表于 2016-9-8 10:18+ z- ~% X. a" G" @: e6 G$ v
兩個電磁閥，一個控制發生器產生真空，一個破壞真空。反吹氣路加一個單向閥。傳感并入真空口（連壓式規格） ...

費斯托有這種電磁閥，平時，帶兩組氣源輸入，

點評

ahway

兩個普通的兩位三通電磁閥應該比這種雙輸入的閥門便宜很多吧？發表于 2016-9-9 15:02

ahway 發表于 2016-9-8 10:18:24

兩個電磁閥，一個控制發生器產生真空，一個破壞真空。反吹氣路加一個單向閥。傳感并入真空口（連壓式規格）。
不過，如果自己搞上面這些東西，價格也便宜不到哪里去。
有機會試試我的產品瑞典PIAB

狼術 發表于 2016-9-1 17:04:49

andyany 發表于 2016-9-1 17:00( U# t: Z; Z, p- z( N3 d1 |. I
不是說過了嘛，先手拉眼瞅。

那您還搭建什么電器模塊

點評

andyany

瞧瞧你這理解力。發表于 2016-9-2 08:19

andyany 發表于 2016-9-1 17:00:12

狼術發表于 2016-9-1 16:57
0 x1 s2 D8 H. @+ c% ~4 s你準備用PLC么？

不是說過了嘛，先手拉眼瞅。

狼術 發表于 2016-9-1 16:57:38

andyany 發表于 2016-9-1 16:50; O8 w3 S/ c9 j4 @2 r$ Z0 F+ V: @3 E
準備先實現手工化，再考慮電氣化。! q, T" b9 Q! v
供應閥和破壞閥上手拉閥，吸著確認省掉，接真空表瞅吧。

你準備用PLC么？

andyany 發表于 2016-9-1 16:50:23

狼術發表于 2016-9-1 16:04
' A# G) P2 j8 `/ l可以的不過你要確保準確度

準備先實現手工化，再考慮電氣化。
供應閥和破壞閥上手拉閥，吸著確認省掉，接真空表瞅吧。

狼術 發表于 2016-9-1 16:04:50

可以的不過你要確保準確度
