有沒有一種結構可以在夾緊工件后再向下運動？帖子里有草圖

查看數: 4978 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-12 15:17

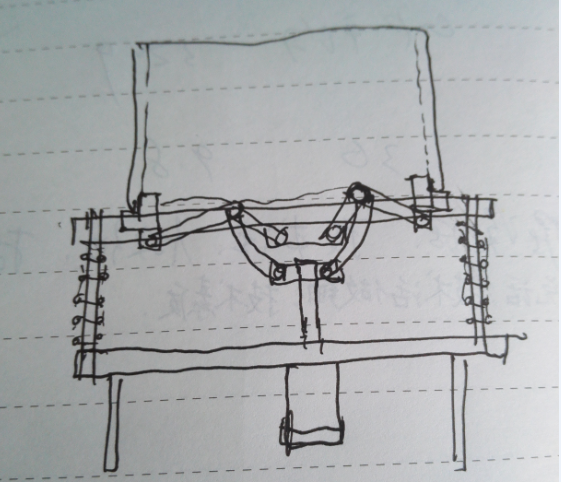

想設計一個工裝，在夾緊工件后再向下運動，初步設計如下圖，上面那個圓筒是工件，我想使用1個氣缸為動力，氣缸拉動連桿使夾爪加緊圓筒內徑，當夾緊后氣缸繼續向下運動，圓筒連同下面的盤克服彈力一起向下運動。以 ...

回復

454141017 發表于 2016-9-12 21:52:57

想法很好。
夾緊后順帶向下拖，四支滑動導桿，四只彈簧使同步運動。但是必卡無疑，將化大力氣調整。

一展刀鋒 發表于 2016-9-12 21:02:26

我有個想法跟你類似的
做一個薄壁套筒類的零件，把這個圓筒做成三爪的結構
如圖所示，氣缸前端做一個圓錐軸狀的零件，在下拉的過程中，把三爪撐開
這個結構穩定性應該比你的連桿要好點，不過能用兩個氣缸是最好的


373851655 發表于 2016-9-12 20:35:28

simpleplanfx 發表于 2016-9-12 16:39
為什么想的這么復雜，
通過行程控制壓緊和下壓不行嗎。
相當于說，在行程1由于行程比較大，因此抓盤和物 ...

就是這樣，但有什么精度高的夾爪嗎，連桿關節太多了，但是用斜契的話摩擦損失太大了

面壁深功 發表于 2016-9-12 20:34:03

我說用一個旋轉氣缸完成夾緊，再用直線氣缸或絲桿付下拉。結構簡單可靠。

373851655 發表于 2016-9-12 20:32:34

成歌2047 發表于 2016-9-12 18:09
我也覺得是，建議用二個氣缸，就不用將結構搞得那么的復雜；機械結構復雜，穩定性會下降。

有沒有什么別的結構呢，我這個感覺定心精度太差

首先，請我們一起來感謝社區提供這個平臺讓我們成為好友。值此年終之際，本人專門整理了一系列資料與你分享。分享方法是：你在下面這些資料中任選一款后，把它發我郵箱LWMXX@163.COM，我把它回發你郵箱。提前發表于 2018-1-24 08:32

提前祝新快樂！珍貴機械動畫一份機械設計軟件一份自動化設備3D數模一份機器人3D數模一份發表于 2018-1-24 08:31

albert.tang 發表于 2016-9-12 18:29:28

兩個氣缸，分開控制，調整簡單方便。

成歌2047 發表于 2016-9-12 18:09:50

水秀天藍發表于 2016-9-12 17:45
建議采用兩個氣缸，簡單省心，如果對速度沒有要求的話。

我也覺得是，建議用二個氣缸，就不用將結構搞得那么的復雜；機械結構復雜，穩定性會下降。

水秀天藍 發表于 2016-9-12 17:45:07

建議采用兩個氣缸，簡單省心，

如果對速度沒有要求的話。

茉莉素馨 發表于 2016-9-12 17:27:43

一個氣缸，一套閥也沒多錢，再加一組，可靠性更高，何必為難自己
