發布時間: 2016-10-13 18:49

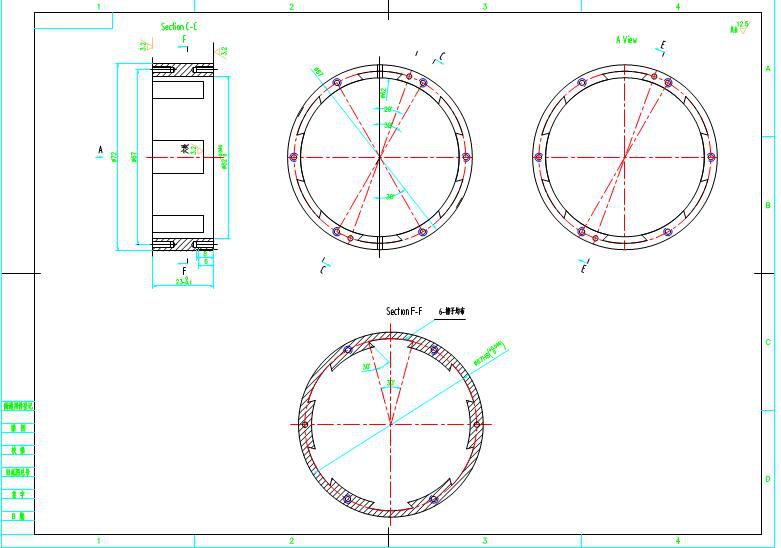

正文摘要:本帖最后由 transient13 于 2016-10-13 18:50 編輯 大家好！請教下如下圖的花鍵槽能加工出來嗎？ 1 大概就是在一個空心圓柱體內圓部分開花鍵槽，但是槽子不開通，留出4mm，不知道這樣行不行？如果可以，應該怎么 ... |
|
本帖最后由 15107240861 于 2020-6-24 14:32 編輯 這種類似的花鍵槽能加工出來，采用數控鍵槽機床拉槽，這種新式鍵槽加工機床是一種專用內孔槽加工機床 它完全改變了老式插床、內拉床加工內孔鍵槽的理念，綜合了插、拉、刨床三者的優點 ，設計新穎，并采用數控技術和獨特的內孔定心工藝以及特殊的進刀原理，它的加工速度和加工精度是傳統方法沒法比的；它能加工1. 內孔平鍵鍵槽 2. 不同齒形內花鍵3. 孔內螺旋油槽、內螺旋齒輪4. 螺旋內花鍵、5. 錐形內花鍵6. 盲孔鍵槽、型面。 |
6槽長孔 寬200mm.jpg (23.67 KB, 下載次數: 30)
| 還是做通的好，沒必要給自己找麻煩 |
我叫小胡子 發表于 2016-12-9 20:25 謝謝您！ 已經改成做通的了。 |
| 是否可以考慮做通 那樣加工就方便多了 |
17567410 發表于 2016-10-14 08:34 這個建議中肯！ |
| 用加工中心不行嗎？？？？ |
面壁深功 發表于 2016-10-13 20:17 前輩，還想請教下，關于熱套前零件圖和熱套后裝配圖的尺寸標注問題 有些尺寸是在熱套前的零件圖上就加工完畢了，熱套后不再加工了。 但是為了將熱套后的裝配圖的尺寸標注地完整些，上述只在零件圖中加工的尺寸有的又出現在熱套后的裝配圖上。 想請教： 1 在零件圖和裝配圖上標注兩次，會不會造成二次加工？ 2 如果會的話，應如何避免（在我想把裝配圖尺寸標注得完整些的前提下）？ |
面壁深功 發表于 2016-10-13 20:17 恩，這肯定是過盈配合了~ 多謝前輩！ |
