2塊板在一個平面上相向往復運動

查看數: 19035 | 評論數: 50 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-10-21 15:53

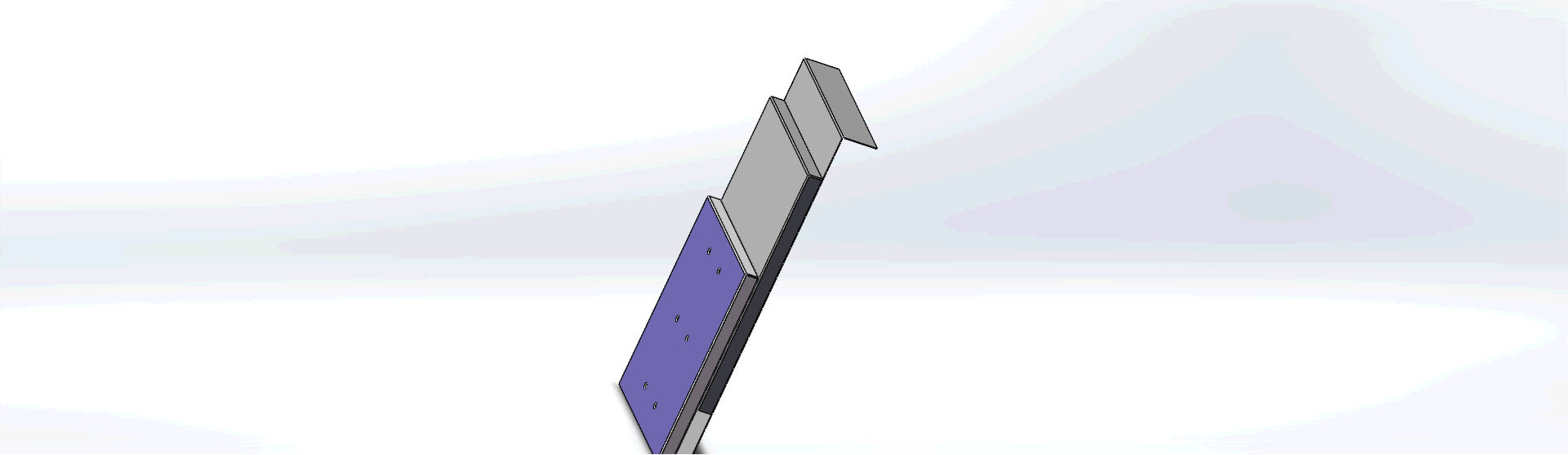

這個GIF動畫就是大致運動過程但是，想知道用怎樣的結構可以實現呢？？驅動力是電機，板的材質是不銹鋼，速度約180mm/s 而且，還需要避免不銹鋼面與面之間直接接觸，那樣的話噪音太大，而且磨損也很厲害請各位路過 ...

回復

李迎398048991 發表于 2019-12-24 08:55:43

麻煩的問題不是怎么保證相向運動，畢竟解決的方法多，問題是真么保證兩塊板子的間隙以及負載以后的間隙，我提供兩個思路，1在板子兩側安裝導軌，具體的導軌要根據工況來選定，定向和負載一起做，2就是板子簡單定位，兩塊板子之間安裝牛眼輪，保證接觸時是滾動摩擦，

gezbw 發表于 2019-12-23 22:43:03

感謝分享

wsm513 發表于 2017-2-2 17:54:18

一齒輪上下雙齒條反向動。

NEMO_LLSoQ 發表于 2017-1-9 22:19:41

我也想到同步帶結構

莫尼克斯 發表于 2017-1-9 22:14:48

用電機帶兩個偏心輪可實現

ljysunhy 發表于 2017-1-9 14:42:18

齒輪雙齒條

ltd118 發表于 2017-1-9 13:54:12

用板練循環運動上料

屏風ing 發表于 2017-1-9 08:16:57

daoimg 發表于 2016-10-21 22:03
SW 畫好后直接可以轉成GIF動圖？

這動畫怎么做的

xulongxp 發表于 2016-12-21 20:21:34

型材，線性滑軌，氣缸或者傳動絲桿，PLC控制。
