關于機械楔塊鎖住問題，材料選擇

查看數: 7597 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-2 15:49

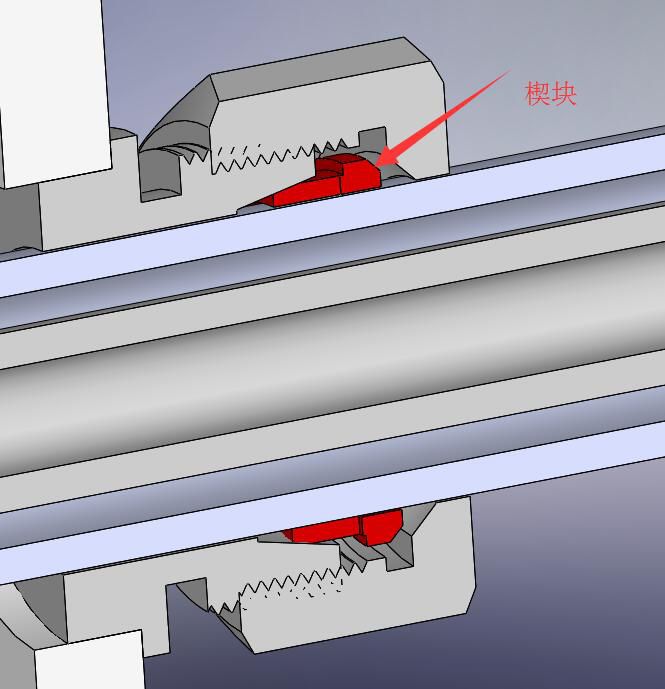

關于機械楔塊材料選擇，能夠確保螺母松開時管能輕松拔出來，也就是說楔塊的彈性應該比較好，之前是用Q235B,想改為銅或塑料，工件處于150度左右的工作環境。。是噴槍的.............各位大俠看看材料與結構上有什么好 ...

回復

Macro_uPrsf 發表于 2019-1-12 12:45:56

怎么的解決了？

瑞香 發表于 2018-11-21 09:00:28

學習了。。。。

shangqian 發表于 2016-11-7 21:08:40

錐度太小，楔住了就很難拔出來。用彈性好的材料就更難拔出來了

勿擾意志 發表于 2016-11-3 10:25:46

類似于油路分配器，小油管的安裝

飛飛哥哥 發表于 2016-11-3 10:23:03

我走更遠發表于 2016-11-2 17:22
覺得用銅比Q235B要好。
這個結構，松開螺母，楔塊是不容易自動退出來的了，一般會卡死在里面，要敲打才行 ...

液壓的油管也是用這總結構。不需要特備硬的材料。能把管子抱住就問題不大，Q235可以選擇。拿出來的時候套子會抱在管子上的。不需要圖片中這樣下的。

qq381137151 發表于 2016-11-2 23:07:11

7樓的注意最好

未來第一站 發表于 2016-11-2 22:34:57

1，那就工程塑料吧，銅滿足不了你的要求。

螞蟻大俠，塑料感覺強度不一定夠啊，不過這個要看實際使用情況。個人意見。發表于 2016-11-3 17:25

0377zjp 發表于 2016-11-2 17:44:12

擴大受壓面積防止長桿晃動

大俠言之有理，桿子長的話，不好固定。發表于 2016-11-3 17:24

淡然 發表于 2016-11-2 17:28:34

鎖管子的辦法很多，用兩個半環也能夠鎖住，為什么要弄這么復雜？

大俠，個人感覺這個結構設計好了，比兩個半圓抱要好，而且操作不麻煩。只是零件加工起來比恁說的結構要難加工。不過不是問題。發表于 2016-11-3 17:23
