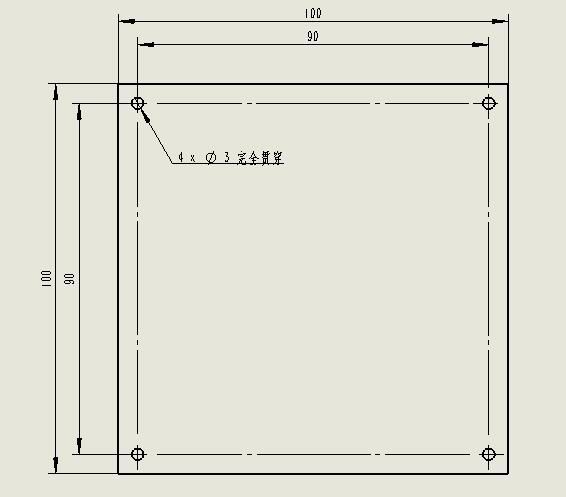

四個定位銷么？
這不就是過定位了，實際上2個定位銷就可以定住位置了，有人說中心距±0.02mm，別鬧，你孔和軸的配合間隙才0.01mm，你中心距±0.02,根本用不了好吧，定位銷 弄成2個，四個 大概率裝不上。是在不行去看看夾具設計手冊，里面有講自由度的概念。一面3個自由度，一個銷子控制2個自由度，另一個銷子控制旋轉方向的1個自由度，一共6個自由度屬于完全定義。

需要位置度 垂直度

定位銷與底板的銷孔是過盈配合，要用錘子裝配。
而定位銷與上面的配件要經常拆卸，就選間隙配合；孔直徑3G7，下偏差+0.004，上偏差+0.016；與你的定位銷3mm +0.010，+0.005，形成過渡配合，可能拆的時候不好拆。

fsqr178713 發表于 2016-11-7 17:40
定位銷經常拆卸的話最好做成臺階的定位銷，底部螺紋孔，從底板上鎖住定位銷，H7 的孔，孔間距90js7吧

非常感謝，你這思路好，以改用你建議的這個結構

ralphtyler 發表于 2016-11-7 20:52
銷孔H7，銷子選用f7或g6，距離就用正負0.02就行

非常感謝

albert.tang 發表于 2016-11-7 22:12
還有個問題，問什么使用4個定位銷，一般采用一面兩銷定位。

其實是兩個一定位，但是因為工裝不同可能要換方向

albert.tang 發表于 2016-11-7 22:12
設計時銷孔公差從來都是H7的，用標準銷，公差應該是m6,過度配合，經常拆卸，選用錐銷。

我有7個配件來回切換，用錐銷不太好做吧？

海慕之 發表于 2016-11-7 17:45
G7/n6？這個配合怎么選出來的？
百度一下定位銷和定位銷孔配合吧

n6是有現成的定位銷是這個尺寸

還有個問題，問什么使用4個定位銷，一般采用一面兩銷定位。
