位移傳感器怎么檢測距離的

查看數: 6250 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

t2008011416

發布時間: 2016-11-14 15:45

正文摘要:

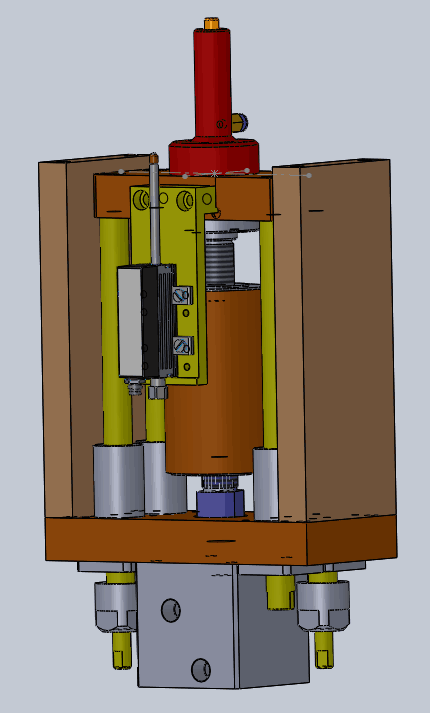

如圖：是一個壓銷釘?shù)臋C(jī)構，我在銷釘壓入的時候位移傳感器檢測頭已經是接觸到了，那我是怎么來檢測銷釘壓入深度的，位移傳感器是怎么計算的，我以前一直以為位移傳感器是在銷釘接觸工件的時候然后正好是位移傳感器開 ...

回復

FKUEDEJXSQ2 發表于 2023-8-19 16:49:07

有編碼器的

受不了了 發表于 2023-8-7 12:09:33

20080646 發表于 2023-8-7 11:52
感覺和油浮子差不多，滑動變阻器的遠離

滑動變阻器壽命有限？

20080646 發表于 2023-8-7 11:52:28

感覺和油浮子差不多，滑動變阻器的遠離

FKUEDEJXSQ2 發表于 2023-8-5 17:45:37

這個是活動的可以微調

若塵風 發表于 2016-11-17 23:03:52

不錯學習了

塵揚天涯 發表于 2016-11-17 21:44:26

位移傳感器有多種用法：
一種是在放大器上設置好基準值和公差，壓到位時放大器反饋一個ok或者不ok的信號給plc
另一種是可以輸出模擬量的，這種可以準確測量出壓入的高度并實時反饋。
不管哪一種，位移傳感器只要在量程內都可以使用的,你放心的去用吧

冬蒞自動化技術 發表于 2016-11-17 13:20:37

位移傳感器都有個標定的，可以試試?yán)K式編碼器

t2008011416 發表于 2016-11-16 16:28:51

t2008011416 發表于 2016-11-14 20:24
對啊，控制深度我可以外部調節死限位，這個TR傳感器的話在讀數初始位的時候是外部給信號到末置位的讀書吧 ...

哦哦，好的，謝謝您

t2008011416 發表于 2016-11-16 16:27:48

機械白癡YY 發表于 2016-11-16 10:52
位移傳感器經過一個信號轉換模塊讀取數據，傳感器必須有個內部標定，因?yàn)橐袀€(gè)預壓過程

簡單來說就是初始讀數的時候得給信號唄
