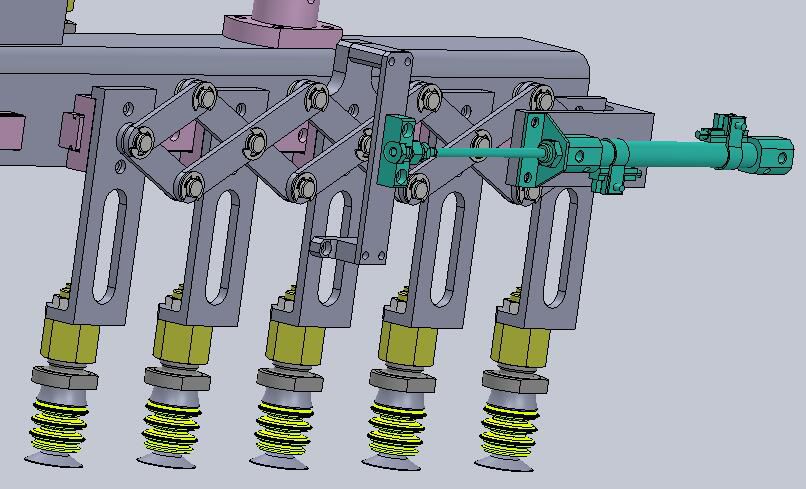

正文摘要:本帖最后由 水水5 于 2016-11-15 08:24 編輯 我正設計一個剪刀叉的伸縮機構，如圖： 請問，這種連桿和連桿間的相對摩擦是怎么處理的？用不用再加墊片，加什么樣的墊片？ 我個人感覺其實連桿間銷軸的軸向力也不太 ... |
|
這個是igus的套筒軸承吧，法蘭和連桿有相對的轉動嗎，還是塑料套筒固定不會轉動？ |
| 向各位前輩學習了 |
| 向各位大佬學習了 |
huanghuang 發表于 2018-6-4 16:42 如圖 |
![M6(S0GSO4~CV(}NL_(3`F]K.png](static/image/common/none.gif "M6(S0GSO4~CV(}NL_(3`F]K.png")
| 我做過幾個剪刀叉結構類似于圖中，我都是加的igus塑料軸套，很便宜的。一種就是軸套套在轉軸上不穿過轉板孔。另一種軸套穿過轉板孔，讓轉軸，軸承，轉板相對磨，避免金屬接觸。第二種如圖 |
|
1111111 |
|
樓主的這種結構值得在下學習 佩服！佩服！ |
|
樓主的這種結構值得在下學習 佩服！佩服！ |
| 沒有軸承的話，最好加墊片，用PEEK材料會好點 |
threetigher 發表于 2016-12-9 14:17 直徑不用太大，比孔大一點就行，厚度1-3mm都行，具體看實際尺寸，太厚容易卡，太薄容易晃。要么光潔度高，要么自潤滑，能耐磨最好，一般金屬材料表面光潔度高的也行，涂上薄薄的一層油脂就行。 |
