發布時間: 2016-11-22 21:53

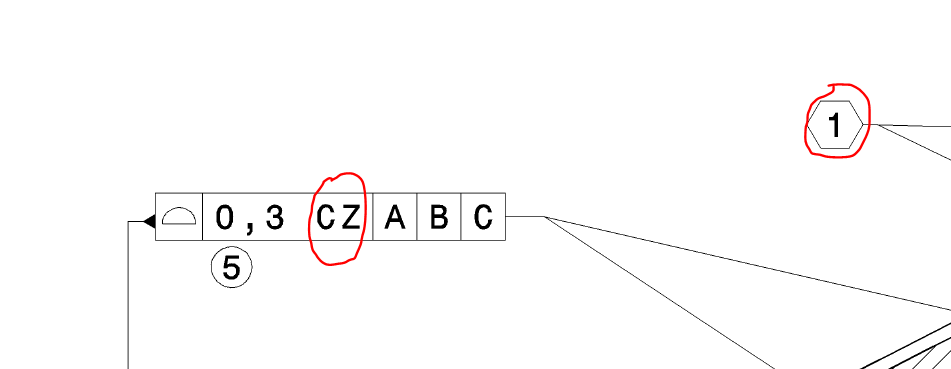

正文摘要:大家好，如截圖。紅框中的CZ有沒有朋友知道是什么含義？另外法國的圖紙中，有沒有前輩知道紅框中這種六邊形中間帶數字的符號的含義？ ... |
| 信息不全 |
seekfor 發表于 2016-11-23 18:05 實際是零件上建立的三個基準面，分別是底面，中間的筋面，右邊的筋面。紅框中的ABC是我隨便取得代號，剛好與三基面重名。抱歉。 |
王劭陽 發表于 2016-11-23 14:16 ISO 1101 A B C 基準標的是那三個面？你干脆不要基準算了； 簡化一下標注；可以改為下圖。當然，其他標法也可以
|
王劭陽 發表于 2016-11-23 14:16 ISO 1101 A B C 基準標的是那三個面？你干脆不要基準算了； 簡化一下標注；可以改為下圖。當然，其他標法也可以 |
書童小X 發表于 2016-11-23 10:04 回答正確加10分 |
