發布時間: 2016-11-25 10:41

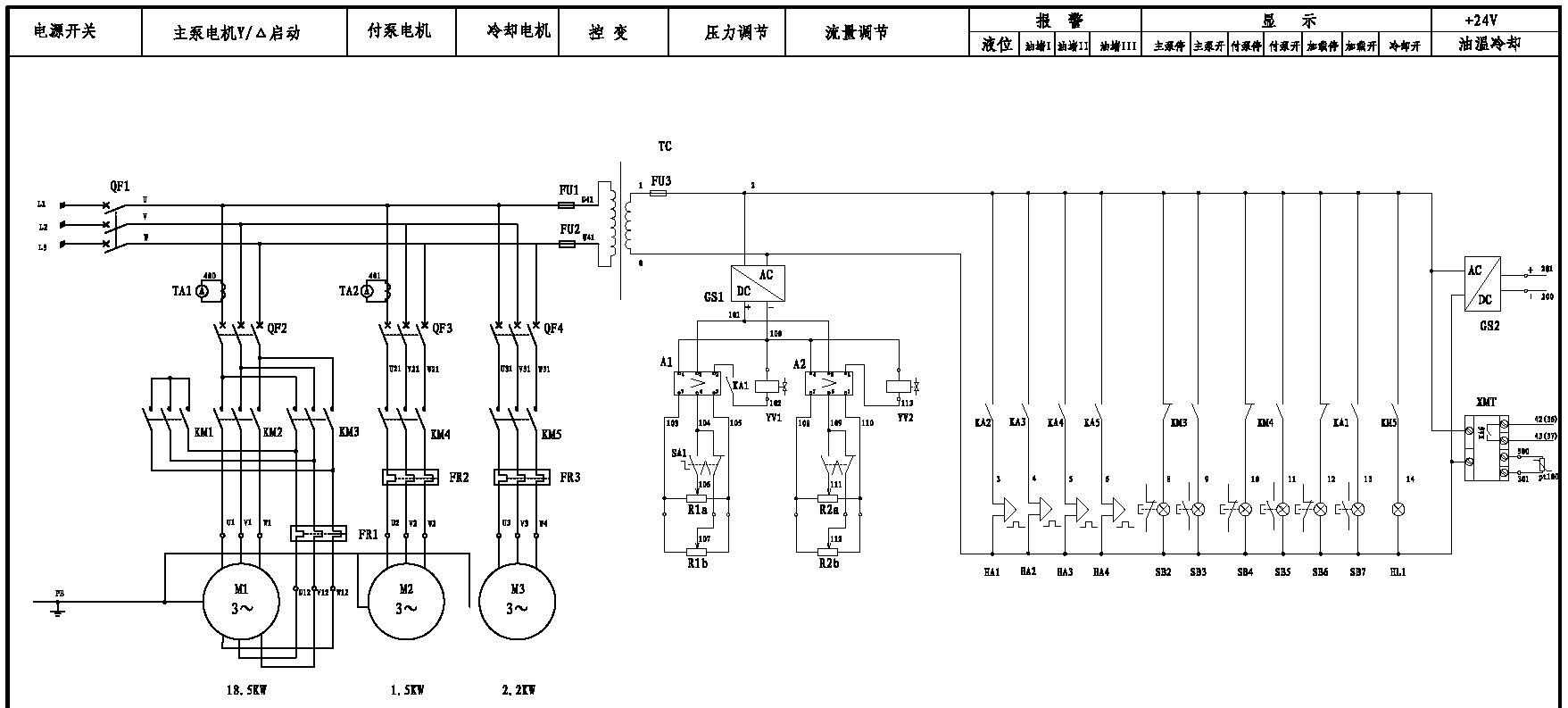

正文摘要:本帖最后由 metalstorm 于 2016-11-25 11:09 編輯 5 ~ C" \5 H. |7 N g9 e7 d0 U* J! o8 K- B* Q# @) b0 G& s 請教各位大神高人，圖示電氣圖，最右側AC/DC轉換器GS2的輸出是直流24V，意味著 ... |
| 不一定，可以看AC/DC模塊的AC輸入要求，也可以看0、1前面的變壓器參數是AC380V輸出多少？ |
| 不是的，應該是變壓380V另一端應該是220V，220V再變成直流24V |
|
本帖最后由 17567410 于 2016-11-25 11:19 編輯 $ P6 p) N! V; _6 ] AC/DC應是交直流轉換單元——應是直流24伏的輸出，0和1之間是交流，數值是多少那得看AC/DC模塊是什么要求，通常是大于24伏。 |
| 是直流24Ｖ。變壓器次級是交流的。 |
