這個夾緊裝置怎么設計？

查看數: 13135 | 評論數: 24 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-12-9 09:36

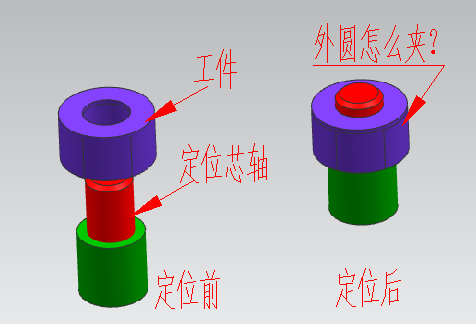

如圖，紫色的工件內孔外圓同心度誤差較大（最大1.1），工件放置到位后（圖左），由紅色的芯軸上升將內孔定位（圖右），等夾緊裝置夾緊外圓后，芯軸又下降到左邊那位置去，最后由刀具（圖上未畫）自上而下地對內孔進 ...

回復

FKUEDEJXSQ2 發表于 2023-9-8 13:56:01

沒看懂

毛茜茜 發表于 2016-12-21 23:08:15

daoimg 發表于 2016-12-13 21:38
流動的小球目的就是初定位后，流動小球在進行夾緊定位，，，
待小球夾緊工件后并延時幾秒，初定 ...

好方案，可以一試

藍天心 發表于 2016-12-20 22:52:57

這個我感覺，下面應該做一個球面浮動支撐（就和球面墊片一樣的），等零件到位后，使球面墊圈自適應工件底面，再用壓板從上面壓死零件，再退出頂銷，進行加工內孔，余量不大，加工力應該不大！這應該比較合理。

羅納耳朵 發表于 2016-12-20 18:49:13

內孔鉸孔機，見過這樣的設備：浮動裝夾，芯軸插入》導正》鉸孔。
需要在芯軸上做文章。

daoimg 發表于 2016-12-13 21:38:28

fangyunsheng 發表于 2016-12-12 13:32
以內孔定位工件，然后夾持外徑，再回頭加工內徑，難點應該就在于夾緊的時候卡具要能適應外徑的不同變化，上 ...

流動的小球目的就是初定位后，流動小球在進行夾緊定位，，，
待小球夾緊工件后并延時幾秒，初定位才松開，在此之前，初定位一直保持夾緊，工件受力狀態。。。

這個是根據該層主的思路往下走，，，我覺得可以試一試。。。
@面壁深功

吳十六 發表于 2016-12-13 11:30:04

是不是可以分三點順次夾緊，就是要怎么設定算是到位夾緊了

芯軸頂上去將內孔定準，然后夾緊，再后芯軸退出發表于 2016-12-13 11:39

木簡言 發表于 2016-12-13 09:55:53

用軟爪不能解決問題么？

不同心也存在端面與內外圓的不垂直發表于 2016-12-13 10:56

羅納耳朵 發表于 2016-12-13 09:40:38

工藝似乎有問題，我的觀點：改工藝：內孔初定位>車外圓>外圓定位>車內孔

外圓不能加工發表于 2016-12-13 10:54

daoimg 發表于 2016-12-12 21:56:41

看了大家的回復，
提出這樣的思路：以毛坯內孔初定位，然后靠端面，夾緊外圓，，夾外圓時為了保證中心不偏，用流動的小球夾緊，自己找正。。
感應開關感應小球，確認夾緊后，，然后內孔初定位芯軸移開。。

流動的小球夾緊，這個裝置能給個詳細的東東嗎？先謝了發表于 2016-12-13 10:53

daoimg 發表于 2016-12-12 21:41:07

這個是以內孔對毛坯進行初定位。。。

樓主說內孔外圓最大偏心1.1.。。
不知道以外圓進行初定位可不可以，，如果有加工余量，，外圓初定位，端面浮動球頭，，然后內孔鏜刀加工內孔，，

單邊0.15的余量，肯定不行。同時不同心也存在端面與內外圓的不垂直啊發表于 2016-12-13 10:52
