求教高手：壓鉚焊接，要求無滲透

查看數: 3399 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-12-21 14:24

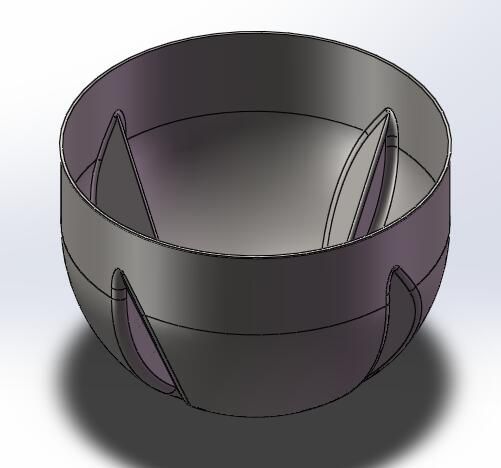

如圖所示，一個半圓的球體，壁厚1mm，直徑260mm，上半部分是等直徑的圓柱，圓柱高90mm。現要求在球內壁的凸起上安裝紅色的圓錐凸起，圓錐高度10mm，錐度30度，要求連接處無縫隙，液體無 ...

回復

FKUEDEJXSQ2 發表于 2023-9-8 13:59:38

焊接

殘梅 發表于 2016-12-21 17:47:14

未來第一站發表于 2016-12-21 17:29
我看也是零件需要重新設計，
小件帶銷尾，大件打孔，裝入后外焊。

挺好

未來第一站 發表于 2016-12-21 17:29:16

我看也是零件需要重新設計，
小件帶銷尾，大件打孔，裝入后外焊。

面壁深功 發表于 2016-12-21 16:46:03

把錐頭做成加長形，然后定好位置焊好后，再把多余長度磨去就是。

淡然 發表于 2016-12-21 16:13:00

焊個銷子，把紅色凸起物，插進銷子定位定緊。不知道紅色凸起物起什么作用？

鑫森淼炎垚 發表于 2016-12-21 14:34:45

難度很大，零件需重新設計。
