齒輪齒條傳動-求電機的功率選型

查看數: 18952 | 評論數: 15 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

alex_謝

發布時間: 2016-12-26 08:35

正文摘要:

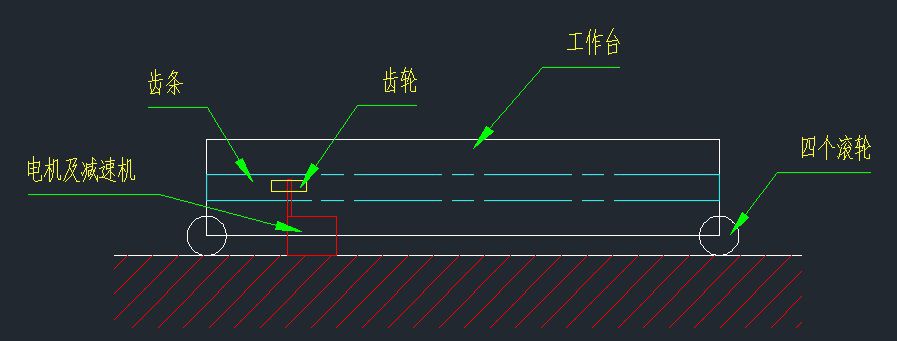

本帖最后由 alex_謝于 2016-12-26 11:42 編輯小弟，急求各位前輩和大俠幫忙計算下一下傳動結構電機需要多大的功率，與慣量？感謝要求是這樣:送料方式:電機加減速機+齒輪齒條+ 工作臺水平往復移動 ...

回復

alex_謝 發表于 2016-12-26 11:52:23

sunza501 發表于 2016-12-26 11:00
這個有公式阿,自己算也可以的...
把你算的過程貼出來,再請壇子高人過目,這樣你的收獲會更大....

我算的方法其實很簡單，但是不知道對不對，請大俠指教！
已知工作臺重量為1000Kg，移動方式為滾動摩擦，考慮到不同材料之間的滾動摩擦系數以及有變形等狀態，這里滾動摩擦系數我取的是0.2；
工作臺移動時摩擦力f=G*α=2000N
齒輪齒條傳動設計中，齒輪的直徑設計考慮到10~15cm，這里取10cm，那么齒輪輸出的力矩為：M=f*R/η=125N.m
根據輸出力矩，簡單計算下電機和減速機的功率。

以上是我的計算思路過程，我總覺得少了一些什么，看別人還計算什么轉動慣量的，還計算加減速時間的。
要是各位大俠看到了，還請幫助指正下，謝謝。
