集思廣益，同心和固定結構的設計

查看數: 6943 | 評論數: 22 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-3-5 16:21

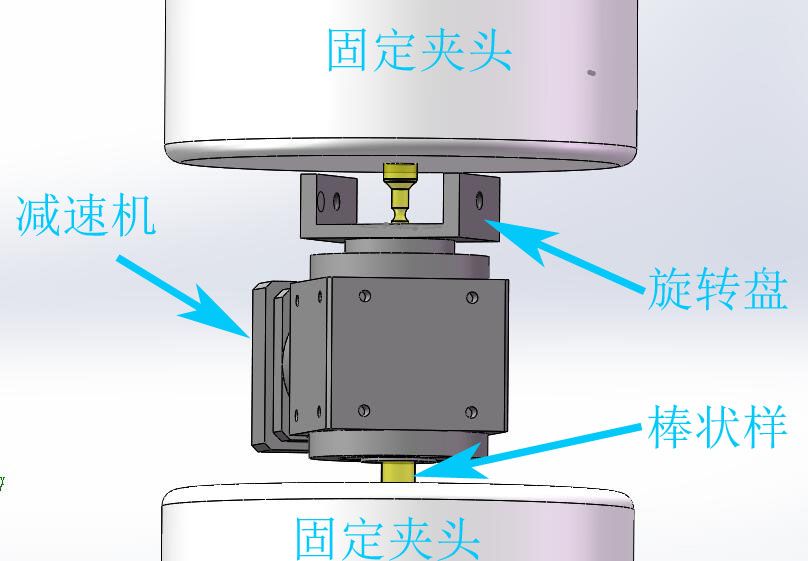

大致的結構如圖所示，黃色的棒料是固定在上下兩個固定夾頭上的，夾頭和棒料相對位置固定，不可調整。現在欲將一個帶有旋轉盤的減速機加入到整個裝置中。旋轉盤和減速機的軸都是空心的， ...

回復

小巨人，奔跑吧 發表于 2017-5-13 21:38:31

問題表達的很清楚，又有示意圖，不過好像很難保證同軸度，你對同軸度的要求是多少？棒的尺寸和空心軸的內徑說一下吧，也許論壇里的大俠能幫你

gxnnwh 發表于 2017-5-12 21:35:23

多謝分享

cunzhang3000 發表于 2017-5-12 20:37:40

兩個字概括，軸承

追風飄飄 發表于 2017-5-12 19:25:25

不知道我理解是否有誤，轉盤上加個軸承不就行了，棒料從軸承中間穿過

只有快樂 發表于 2017-5-12 06:18:49

按樓主的意思，減速機定位，軸兩端已經卡緊。出現偏心的原因就可能是你夾持的誤差和轉動盤自身的偏心吧，

wanghengxu 發表于 2017-3-14 09:42:48

過定位肯定得有主有次，次的稍作浮動服從主的

一星一億 發表于 2017-3-14 08:50:06

只能從減速機和固定夾頭上想辦法，做一個固定架來保證固定夾頭與減速機同軸，旋轉盤與減速機在保證好同軸度就好了

zwr1234 發表于 2017-3-14 08:31:57

多謝分享

ychnl 發表于 2017-3-13 20:58:16

lizhi2574 發表于 2017-3-12 20:43
旋轉臺繞著棒材相對轉動？

恩是的
