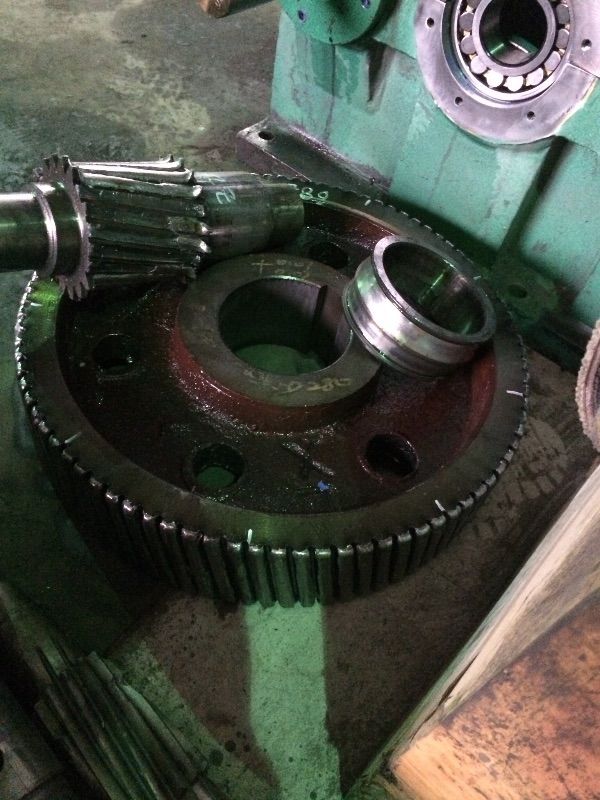

這齒都磨禿嚕了，連個齒面都沒有了，沒法測繪 s6 h" F7 s. R; v, p! k& S) I 9 {" I( I- u+ H0 @8 W: K+ k 建議樓主數齒數，測繪中心距，根據載荷情況重新設計 |
|
不直接找廠家嗎 |
| 要這個數據干什么啊！~定做嗎？ 都是成套的 直接成套購買可以 |
| 漸開線齒輪，測量模數和齒頂圓，齒數。這三個量確定就能畫齒輪。先確定模數。 |
| 測一下中心距，數一數齒數，滿足他的速比就行了，反正是換一對，不是單配 |
|
根據中心距和傳動比要求，參照廢齒輪齒數和尺寸反推變位，公差選國標8級。 大齒輪用球鐵或鑄鋼，調質，齒部淬火。小齒輪用20CrMo，調質后滲碳淬火低溫回火。; B$ u) @# {: I |
| 齒根圓直徑df能測量出來,根據公式df=m(z-2.5)算出模數m,再根據公式da=m(z+2)就是齒頂圓直徑 |
| 只要測出齒數和模數其它的就能畫了 |
|
直接把減速機弄到齒輪廠去，多花點錢讓他們給弄，然后要份圖紙就好了，不用自己算，以前見過齒輪廠這么弄不過要找好一點的齒輪廠，否則還不如不弄呢' L, O4 j/ e& U; W5 Q5 U) u& j |
